Elektronik devrelerin tasarımı ve analizi, modern teknolojinin temel taşlarından biridir. Bu bağlamda, seri bağlı devreler, elektrik ve elektronik alanında önemli bir yer tutar. Peki, seri bağlı devrelerin temel özellikleri nelerdir ve bu devreler neden bu kadar kritik? İşte detaylı bir inceleme.

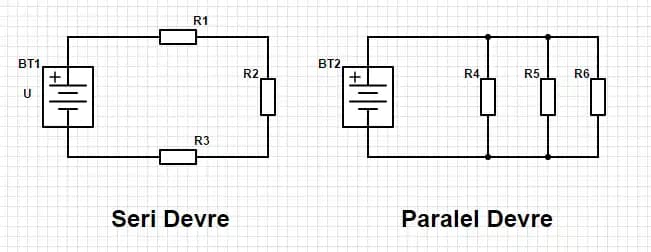

Seri Bağlı Devre Nedir?
Seri bağlı devre, en basit tanımıyla, elemanların birbirine bir hat boyunca ardışık olarak bağlandığı devrelerdir. Bu yapı, devre elemanlarının yalnızca iki terminali üzerinden birbirine bağlanmasıyla oluşur. Bu durumda, akım devre boyunca aynı kalır; yani, devre üzerindeki her noktadan geçen elektrik akımı ayndır.
Ayrıca Bakınız
Seri Bağlı Devrelerin Temel Özellikleri
Akımın Sabitliği: Tüm devre boyunca akım aynıdır.
Gerilim Dağılımı: Toplam gerilim, devre elemanları üzerinde bölünür ve her eleman kendi direncine göre gerilim düşüşü yaşar.
Seri Bağlı Elemanların Toplam Direnci: Devrenin toplam direnci, bireysel dirençlerin toplamına eşittir. Formül olarak:
R_{toplam} = R_1 + R_2 + R_3 + dots + R_n
Açık Devre Durumu: Devre herhangi bir noktada koparsa, akım durur ve tüm devre işlerliğini kaybeder.
Seri Bağlı Devrelerin Avantajları ve Dezavantajları
Avantajlar
Basitlik: Tasarım ve analiz açısından oldukça kolaydır.
Seri Bağlantıdaki Elemanların Kontrolü: Bir eleman arızalanırsa, tüm devre etkilenir, bu da arızanın tespiti ve giderilmesini kolaylaştırır.
Dezavantajlar
Güç Dağılımı: Gerilim, elemanlar arasında bölündüğü için, yüksek gerilim uygulamaları dikkatli yapılmalıdır.
Arıza Durumu: Bir eleman arızalanırsa, tüm devre devre dışı kalır.
Verimlilik: Elektronik cihazlarda genellikle tercih edilmez, çünkü akımın sürekli aynı olması ve gerilim bölünmesi istenen sonuçlar değildir.
Seri Bağlı Devrelerin Kullanım Alanları
Seri bağlı devreler, özellikle aşağıdaki alanlarda kullanılır:
Aydınlatma Sistemleri: Seri bağlı lambalar, tek bir devre üzerinde ardışık bağlandığında tercih edilir.
Pil ve Batarya Bağlantıları: Voltajı artırmak veya devreyi tamamlamak için seri bağlantı kullanılır.
Elektronik Öğrenme ve Deneyler: Temel devre analizleri ve eğitim çalışmalarında sıklıkla tercih edilir.
Seri Bağlı Devrelerin Tasarımı ve Analizi
Adımlar
Elemanların Belirlenmesi: Devrede kullanılacak direnç, direnç, kondansatör gibi elemanlar seçilir.
Bağlantı Şeması Çizimi: Elemanların ardışık bağlanmasıyla devre şeması hazırlanır.
Toplam Direncin Hesaplanması: Bireysel dirençlerin toplamı bulunur.
Akım ve Gerilim Hesaplamaları: Ohm Kanunu ve Kirchhoff Yasaları kullanılır.
Örnek
Bir seri devrede üç direnç (R₁=10Ω, R₂=20Ω, R₃=30Ω) olduğunu varsayalım. Toplam direnç:
g R_{toplam} = 10Ω + 20Ω + 30Ω = 60Ω
Eğer devreye 12V'lık bir güç kaynağı bağlanırsa, devre akımı:
g I = rac{V}{R_{toplam}} = rac{12V}{60Ω} = 0.2A
Her direnç üzerindeki gerilim düşüşleri ise:
V_{R_1} = I imes R_1 = 0.2A imes 10Ω = 2V
V_{R_2} = 0.2A imes 20Ω = 4V
V_{R_3} = 0.2A imes 30Ω = 6V
Bu değerler, devre elemanlarının gerilim bölünmesi prensibini ortaya koyar.
Sonuç
Seri bağlı devreler, temel elektronik eğitiminde ve pratik uygulamalarda önemli bir yer tutar. Sabit akım ve toplam direnç kavramlarını anlamak, karmaşık devrelerin analizinde de temel oluşturur. Ancak, yüksek gerilim uygulamalarında ve güvenlik açısından dikkatli olunması gerekir. Elektronik tasarımcılar ve mühendisler, bu temel prensipleri kullanarak daha karmaşık ve verimli devreler tasarlamak için seri bağlı devrelerin özelliklerini detaylıca bilmelidir.
Elektroniğin temel taşlarından biri olan seri bağlı devreler, doğru kullanıldığında hem pratik hem de teorik açıdan son derece faydalı araçlardır. Bu devrelerin özelliklerini iyi kavramak, elektronik alanında ilerlemek isteyen herkes için ilk adımlardan biri olmalıdır.
