Macropad, kullanıcıların belirli tuş kombinasyonlarını kolayca kullanabilmesi için tasarlanmış, genellikle programlanabilir tuşlardan oluşan küçük bir klavye türüdür. RP2040 mikrodenetleyici (Raspberry Pi Pico'nun kopyası) tabanlı bir macropad tasarlamak, hem elektronik hem de yazılım bilgisi gerektirir. Tasarım aşamasında dikkat edilmesi gereken bazı önemli teknik detaylar bulunmaktadır.
LED Koruma ve Veri Hatları
LED'ler elektronik olarak hassas bileşenlerdir. Tasarımda, datasheet önerilerine uygun olarak, ilk LED'in DIN (Data In) hattından önce ve son LED'in DOUT (Data Out) hattından sonra 500 ohm'luk koruma dirençleri eklenmesi önerilir. Bu dirençler, statik elektrikten kaynaklanan hasar riskini azaltır.
Veri hatlarında kullanılan 27 ohm dirençler, sinyal girişlerinde oluşabilecek "ringing" (gerilim dalgalanması) etkisini azaltmak için yerleştirilir. Bu dirençler, devrede parazitik endüktans (L) ve kapasitans (C) nedeniyle oluşabilecek yüksek frekanslı sinyal bozulmalarını sönümlendirir. Böylece sinyal kalitesi korunur. Bu dirençlerin değeri, devre düzenine ve sinyal frekansına göre ayarlanabilir.
Ayrıca Bakınız
Buton Devreleri ve Reset İşlemleri
Reset butonunun devreye doğru şekilde bağlanması önemlidir. Datasheet'e uygun olarak, reset butonunun kısa devre yapmaması gerekir. Reset butonu ile GPIO arasına 27 ohm yerine 1k ohm direnç yerleştirilmesi önerilir. Bu, devreyi aşırı akımdan korur ve stabiliteyi artırır.
Buton devresinde kullanılan kapasitör değeri de önemlidir. 100 nF kapasitör, buton sinyalindeki parazitleri azaltmak için kullanılır ancak 1 µF kapasitör kullanımı, sinyalin daha stabil olmasını sağlar. Bu kapasitör, debounce (butonun mekanik titreşimlerinden kaynaklanan sinyal dalgalanmalarının önlenmesi) işlevini destekler.
USB Giriş Koruması ve Seviye Dönüştürücü
USB girişinde ESD (elektrostatik deşarj) koruması sağlanmıştır ancak bu koruma ters polarite koruması sağlamaz. Tasarımda, USB bağlantısının bilgisayara doğrudan bağlanacağı için ters polarite koruması gerekmeyebilir. Ancak, bu durum kullanım senaryosuna göre değişebilir.
Seviye dönüştürücü (buffer) kullanımı, genellikle 3.3V ve 5V arasındaki gerilim farklarını dengelemek için yapılır. Bu sayede, mikrodenetleyici ve diğer bileşenler arasında uyum sağlanır.

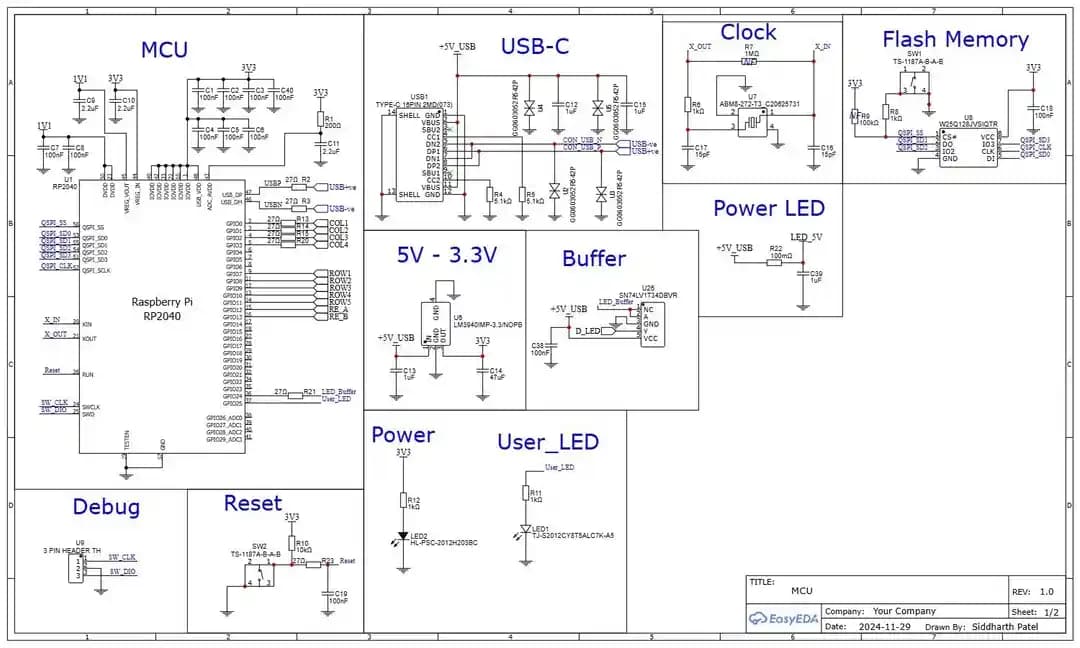

Devre Şeması Düzeni ve Topraklama
Devre şemasında birden fazla toprak sembolü kullanmak yerine, ortak bir topraklama noktası oluşturmak hem görsel olarak daha temiz hem de elektriksel olarak daha güvenilirdir. Ortak topraklama, devre elemanları arasında referans geriliminin tutarlı olmasını sağlar.
Kullanım Alanları ve Tasarım Amacı
Macropad, özellikle 3D modelleme, video düzenleme gibi yazılım uygulamalarında sık kullanılan tuş kombinasyonlarını kolayca erişilebilir hale getirmek için tercih edilir. Tasarımcı, Blender gibi programlarda kendi tuş atamalarını hızlıca kullanabilmek için bu cihazı geliştirmiştir.
"27 ohm dirençler, sinyalde oluşabilecek parazitleri azaltmak için kullanılır. Bu dirençler sinyal kalitesini artırır ve devre stabilitesini sağlar."
Bu tür teknik detaylar, macropad gibi özel amaçlı cihazların dayanıklılığını ve performansını doğrudan etkiler. Tasarımınızda bu unsurlara dikkat etmek, üretim öncesi olası sorunları minimize eder ve cihazınızın uzun ömürlü olmasını sağlar.
