İlk PCB Tasarımı ve Lehimleme Deneyimleri: THT ve SMT Karşılaştırması

Elektronik devre kartlarının (PCB) tasarımı ve üretimi, elektronik projelerin temel taşlarından biridir. Yeni başlayanlar için ilk PCB tasarımını oluşturmak ve lehimlemek önemli bir adımdır. Bu süreçte, bileşenlerin yerleşimi, lehimleme teknikleri ve üretim yöntemleri hakkında bilgi sahibi olmak gereklidir.

PCB Tasarımında İlk Adımlar

İlk PCB tasarımında, basit bir devre seçmek ve bu devreyi başarılı bir şekilde çalıştırmak deneyim kazanmak açısından faydalıdır. Örneğin, bir battle bot için tasarlanmış ana PCB ve kontrol kartı, hem işlevsellik hem de tasarım açısından iyi bir başlangıç olabilir. Tasarım dosyalarının Gerber formatında kaydedilmesi, üretim sürecinde standart bir uygulamadır. Bu dosyalar, JLCPCB gibi güvenilir üreticilere yüklenerek profesyonel üretim sağlanabilir.

Ayrıca Bakınız

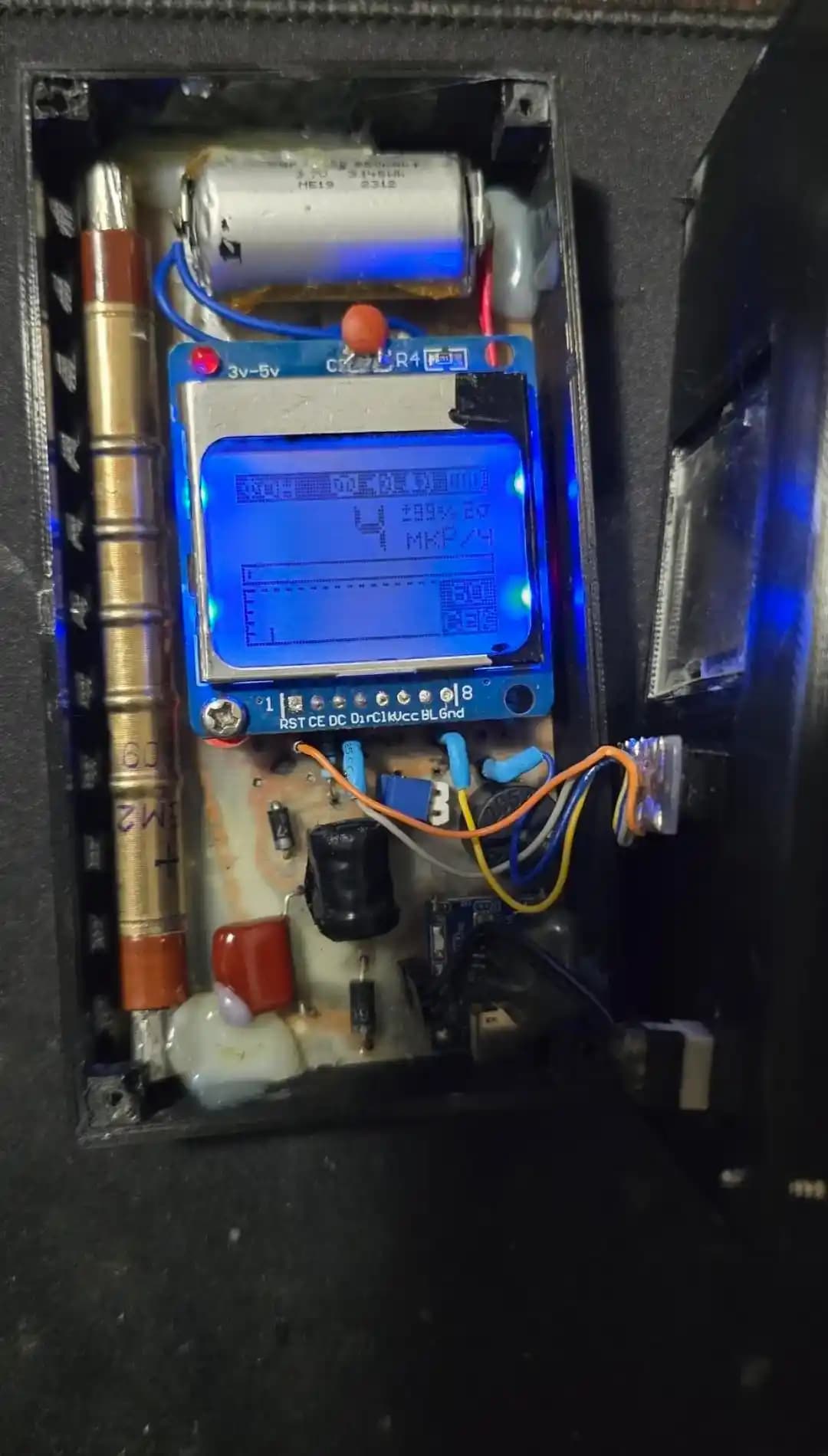

Ev Yapımı Dozimetre Tasarımı: ArDos Devresi, SBM-20 Sayacı ve Arduino Pro Mini Kullanımı

Ev yapımı dozimetre projelerinde ArDos devresi, SBM-20 parçacık sayacı ve Arduino Pro Mini mikrodenetleyici kullanılarak düşük maliyetli radyasyon ölçüm cihazları tasarlanabilir. Kalibrasyon ve temel elektronik bilgisi önemlidir.

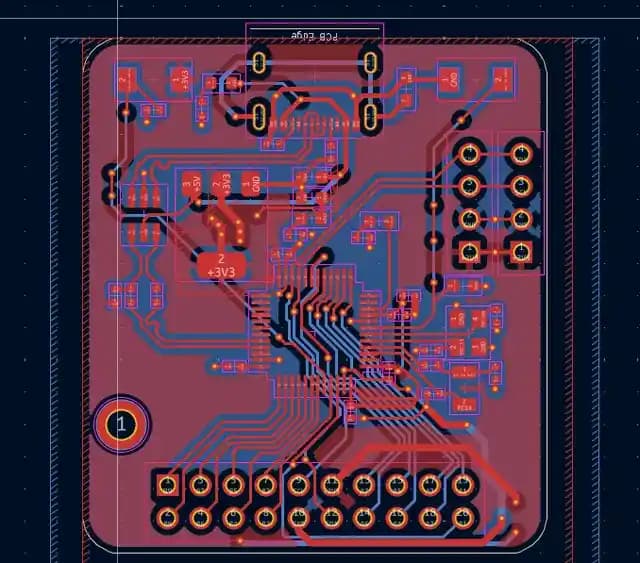

STM32 Tabanlı Temassız Termometre Tasarımı ve PCB Tasarımında Kritik İpuçları

STM32F103C8 mikrodenetleyici kullanılarak geliştirilen temassız termometre projesi, PCB tasarımında montaj delikleri, iz yönlendirmeleri ve toprak hattı yönetimi gibi kritik noktaları ele alıyor. Ayrıca sensör seçimi ve USB hattı tasarımı detayları sunuluyor.

Yüksek Voltajlı Medikal TX Kartında Diyot Yanması ve Tasarımda Kritik Önlemler

Yüksek voltajlı medikal TX kartlarında diyot yanması sorunları, bileşen seçimi, PCB yerleşimi ve koruma devreleriyle ilişkilidir. Parazitik etkiler ve koruma önlemleri detaylıca incelenmiştir.

Ev Yapımı 24V 36W Anahtarlamalı Güç Kaynağı Tasarımı ve Trafo Ayarları

24V 36W anahtarlamalı güç kaynağı tasarımında trafo ayarları, güvenlik önlemleri ve devre kontrolü detaylarıyla ele alınmıştır. Yüksek voltaj ve manyetik tasarımın önemi vurgulanır.

RP2350 Mikrodenetleyici ile Tasarlanmış FIDO WebAuthn Uyumluluğuna Sahip MicroKey Güvenlik Anahtarı

MicroKey, RP2350 mikrodenetleyicisi kullanılarak tasarlanmış FIDO WebAuthn uyumlu bir güvenlik anahtarıdır. Tasarım, üretim süreci, maliyet analizi ve RP2350'nin teknik değerlendirmesi ele alınmaktadır.

İlk PCB Tasarımı ve Lehimleme Deneyimleri: THT ve SMT Bileşenlerin Karşılaştırılması

İlk PCB tasarımı ve lehimleme sürecinde THT ve SMT bileşenlerin avantajları, dezavantajları ve üretim aşamaları detaylı şekilde inceleniyor. Basit projelerle başlayan deneyimler, bileşen seçimi ve üretim önerileri sunuluyor.

PCB Tasarımında Silkscreen Katmanının Doğru Kullanımı ve İyi Uygulamalar

PCB tasarımında silkscreen katmanının padlerin üzerine basılmaması lehim kalitesini yükseltir. Pinout etiketleri kartın kullanımını kolaylaştırır ve tasarımın anlaşılabilirliğini artırır.

Sony WM-D6C Kaset Alan Kayıt Cihazının Erken Revizyon Anakart Tasarımı ve Teknik Özellikleri

Sony WM-D6C'nin erken modellerinde elle çizilmiş tek katmanlı PCB'ler ve yoğun el lehimleme kullanılmıştır. Cihazın mekanik ve elektronik tasarımı, analog sinyal bütünlüğü ve üretim ekonomisi açısından önem taşır.

Lehimleme Teknikleri ve Bileşen Türleri

Lehimleme sürecinde iki temel bileşen türü vardır: Through-Hole Technology (THT) ve Surface Mount Technology (SMT).

Bu 10 ürün sahiplerini mutluluktan uçuruyor

devamını oku

Through-Hole Technology (THT)

• Avantajları: Lehimlemesi görece daha kolaydır, bileşenler daha büyük ve elle tutulabilir boyuttadır. Tamir ve değiştirme işlemleri daha pratiktir. Özellikle dayanıklılık gerektiren uygulamalarda tercih edilir.

• Dezavantajları: Devre kartında daha fazla alan kaplar, modern ve kompakt tasarımlar için uygun değildir.

Surface Mount Technology (SMT)

• Avantajları: Daha küçük boyutlu bileşenler kullanılır, bu da daha kompakt ve hafif devre kartları tasarlamayı sağlar. Otomatik montaj süreçlerine uygundur.

• Dezavantajları: Lehimlemesi daha zor olabilir, özellikle el ile lehimleme deneyimi az olanlar için zorluk çıkarabilir. Tamir ve değiştirme işlemleri daha karmaşıktır.

THT ve SMT Arasındaki Tartışmalar

THT bileşenlerin "ölmekte olduğu" görüşü yaygın olsa da, hâlâ birçok uygulamada tercih edilmektedir. Özellikle dayanıklılık ve tamir kolaylığı açısından THT bileşenler avantajlıdır. Örneğin, battle bot gibi fiziksel darbeye maruz kalan projelerde THT bileşenler daha uygun olabilir. Öte yandan, SMT bileşenler modern elektronik cihazların çoğunda standarttır ve daha fazla bileşen çeşidi sadece SMT olarak bulunabilir.

PCB Üretim Süreci

PCB üretimi için tasarım dosyalarının Gerber formatında hazırlanması gereklidir. Bu dosyalar, üretici firmalara gönderilerek kartların basımı ve montajı gerçekleştirilir. JLCPCB gibi firmalar, uygun fiyat ve kalite dengesi ile tercih edilen üreticiler arasındadır.

Sonuç ve Öneriler

İlk PCB tasarımı ve lehimleme deneyiminde, basit ve THT bileşenler içeren projelerle başlamak faydalıdır. Bu, lehimleme becerilerinin gelişmesini sağlar ve tasarım hatalarının anlaşılmasını kolaylaştırır. Daha sonra SMT bileşenlere geçiş yapmak, daha karmaşık ve küçük boyutlu projeler için gereklidir. Ayrıca, üretim sürecinde güvenilir firmaların tercih edilmesi ve Gerber dosyalarının doğru hazırlanması, başarılı bir PCB üretimi için kritik öneme sahiptir.

"THT bileşenler hala dayanıklılık ve tamir kolaylığı açısından önemini koruyor, ancak SMT bileşenler modern elektronik tasarımlar için vazgeçilmez hale geldi."
