Yüksek Voltajlı Medikal TX Kartında Diyot Yanması Sorunu ve Çıkarılan Dersler

Giriş

Yüksek voltajlı medikal kontrol kartlarında karşılaşılan diyot yanması sorunları, tasarım ve uygulama aşamalarında dikkat edilmesi gereken kritik unsurları ortaya koymaktadır. Özellikle flyback diyotlarının kısa sürede yanması, sadece bileşen seçimi değil, aynı zamanda PCB yerleşimi ve devre koruma stratejileriyle doğrudan ilişkilidir. Bu yazıda, bu tür bir sorunla karşılaşan bir proje üzerinden elde edilen teknik bilgiler ve çözüm önerileri detaylandırılacaktır.

Ayrıca Bakınız

Logitech G25 Direksiyon PCB Onarımı: MOSFET Değişimi ve Koruyucu Diyot Kontrolü

Logitech G25 direksiyonun PCB onarımında MOSFET değişimi, koruyucu diyot kontrolü ve mekanik parça incelemesi kritik öneme sahiptir. Yüksek akım taşıma kapasitesine sahip alternatif bileşenler kullanılarak performans artırılır.

Elektronik Devre Şemalarında Kullanılan Semboller ve Anlamlarının Detaylı İncelemesi

Elektronik devre şemalarında kullanılan sembollerin işlevleri, akım yönleri ve bölgesel farklılıkları detaylı şekilde açıklanmakta, standartların önemi vurgulanmaktadır.

1950-60'lar Heatkit Tüp Güç Kaynağı Kondansatör Yenileme Süreci ve Dikkat Edilmesi Gerekenler

1950-60'lar Heatkit tüp güç kaynaklarında kondansatör yenileme süreci, doğru polarite, voltaj seçimi ve dim bulb tester kullanımıyla cihaz ömrünü ve performansını artırır.

Yüksek Voltajlı Medikal TX Kartında Diyot Yanması ve Tasarımda Kritik Önlemler

Yüksek voltajlı medikal TX kartlarında diyot yanması sorunları, bileşen seçimi, PCB yerleşimi ve koruma devreleriyle ilişkilidir. Parazitik etkiler ve koruma önlemleri detaylıca incelenmiştir.

3 Tellerden 2 Tellere Dönüşüm: Sinyal ve Fren Lambası Kombinasyon Devresi Tasarımı ve Analizi

Avrupa ve Kuzey Amerika arasındaki farklılıklar doğrultusunda geliştirilen devre, üç giriş sinyalini iki çıkışa dönüştürerek sinyal ve fren lambalarını kombine ediyor. Teknik detaylar, yasal kısıtlamalar ve uygulama alanları ele alınıyor.

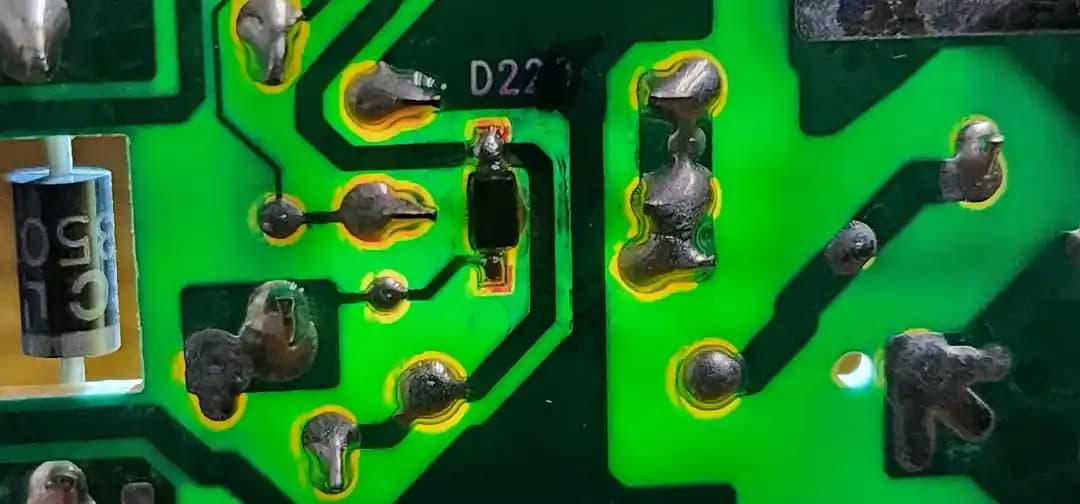

Elektronik Devrelerde Varaktör Diyotu Aşırı Isınması ve Lehim Bağlantılarının Arıza Etkileri

Elektronik cihazlarda varaktör diyotunun aşırı ısınması ve lehim bağlantılarındaki sorunlar, güç devresinde arızalara yol açarak cihazın düzensiz çalışmasına neden olur. Detaylı inceleme ve onarım önemlidir.

Floresan Tüplerin Vakum Diyot Olarak Dönüştürülmesi ve Teknik Özellikleri

Floresan tüpler uygun işlemlerle vakum diyotlara dönüştürülebilir. Epoksi kapatma uzun ömürlü değildir, getter kullanımı vakumu korur. Cıva çıkarılması sağlık riski taşır, deneysel uygulamalarda tercih edilir.

Çift Dengeli RF Mikserlerin Yapısı, Performansı ve Uygulama Alanları Hakkında Detaylı İnceleme

Çift dengeli RF mikserler, diyot halkası ve özel bobin yapılarıyla sinyal karıştırmada yüksek performans sunar. Yüksek IP3 değerleri ve dengeli hat yapıları iletişim kalitesini artırır.

Sorunun Tanımı ve Test Aşamasında Gözlemler

Bir yüksek voltajlı medikal kontrol kartının (TX tarafı) geliştirilmesi sırasında, çıkış aşamasında bulunan iki indüktörün yakın yerleşimi ve tek bir flyback diyotunun kullanılması sonucu diyotun birkaç saniye içinde yanması sorunu yaşanmıştır. Diyot ile indüktörler arasındaki mesafe 15 mm'ye çıkarılsa da sorun devam etmiştir. Bu durum, diyotun aşırı yüklenmesi ve devrede oluşan yüksek voltaj sıçramalarının etkisiyle ilişkilendirilmiştir.

Bu 10 alışveriş yüzünüzde kocaman bir gülümseme bırakacak

devamını oku

Teknik Analiz ve Nedenler

Diyot Seçimi ve Paralel Bağlama Sorunları

İlk tasarımda yüksek güçlü tek bir diyot kullanılmıştır. Diyotun yanması üzerine, müşteri tarafından iki diyot paralel bağlanarak sorun geçici olarak çözülmüş gibi görünmüştür. Ancak paralel diyotların akımı eşit paylaşmaması nedeniyle bir diyot aşırı yüklenirken diğeri az kullanılmış, bu da dengesiz ısınmaya ve nihayetinde arızalara yol açmıştır.

Paralel bağlı yarı iletken bileşenlerde, her diyotun iletim gerilimi ve sıcaklığı farklılıkları nedeniyle pozitif geri besleme döngüsü oluşur; bu da termal kaçak ve arızaya neden olabilir. Bu nedenle, diyotların termal olarak birbirine yakın yerleştirilmesi veya düşük dirençli dengeleme dirençleri kullanılması gerekir, ancak bu yöntemler bile parazitik etkileri tamamen ortadan kaldırmaz.

İndüktör Yerleşimi ve Parazitik Endüktans

İndüktörlerin birbirine çok yakın yerleştirilmesi, karşılıklı endüktans ve parazitik etkiler yaratır. Bu durum, devre üzerinde yüksek voltaj sıçramalarına ve ani gerilim darbelerine sebep olur. Bu tür voltaj dalgalanmaları, flyback diyotlarının ters gerilim dayanımını aşabilir ve diyotların yanı sıra MOSFET ve entegre devrelerin zarar görmesine yol açabilir.

Koruma Devreleri ve Snubber Kullanımı

İlk tasarımda snubber devreleri yoktu; sadece flyback diyotu transient bastırma amacıyla kullanılıyordu. Voltaj sıçramalarının etkisini azaltmak için RC snubber devreleri veya TVS diyotları gibi koruyucu elemanların kullanılması önerilmektedir. Bu elemanlar, yüksek frekanslı gerilim darbelerini sönümleyerek hem diyotların hem de diğer bileşenlerin korunmasını sağlar.

Tasarımda Dikkat Edilmesi Gerekenler

• Diyot Seçimi: Yüksek güç ve voltaj gereksinimleri için uygun, tek ve yüksek kaliteli diyot tercih edilmelidir. Paralel diyot kullanımı ancak uygun termal ve akım dengeleme önlemleri ile mümkündür.

• PCB Yerleşimi: İndüktörler ve diyotlar arasındaki mesafe optimize edilmeli, parazitik endüktans minimize edilmelidir. İz geometrisi ve bileşen yerleşimi, yüksek frekanslı davranışlar göz önünde bulundurularak tasarlanmalıdır.

• Koruma Devreleri: Snubber devreleri ve transient bastırıcılar tasarıma dahil edilmelidir. Bu, ani voltaj sıçramalarının etkilerini azaltır ve bileşenlerin ömrünü uzatır.

• Test ve Ölçüm: Dalga formları ve gerilim-akım değerleri detaylı incelenmeli, tasarımın gerçek çalışma koşullarındaki davranışı analiz edilmelidir.

Sonuç

Yüksek voltajlı medikal TX kartlarında diyot yanması gibi kritik sorunlar, bileşen seçimi, yerleşim ve koruma devrelerinin bütüncül değerlendirilmesi ile önlenebilir. Paralel diyot kullanımı, uygun önlemler alınmadığında arızalara yol açar. İndüktörlerin yakın yerleşimi parazitik etkileri artırır ve voltaj sıçramalarına sebep olur. Bu nedenle, tasarım aşamasında detaylı şema ve yerleşim incelemesi, koruyucu devre elemanlarının kullanımı ve kapsamlı testler yapılması gerekmektedir. Bu vaka, yüksek voltajlı medikal sistemlerde karşılaşılan karmaşık sorunların anlaşılması ve çözümünde önemli bir örnek teşkil etmektedir.
