Test Kablolarında Kalite ve Performans Sorunları: Ucuz Kablolardan Kaçınmanın Önemi
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
Test kabloları, elektronik ölçümlerinde kritik bir rol oynar. Ancak, piyasada bulunan birçok ucuz test kablosu, ölçüm cihazlarının doğru okumalar yapmasını engelleyen çeşitli sorunlara sahiptir. Bu yazıda, test kablolarının kalitesi, kullanılan malzemeler, kablo yapısı ve doğru kullanım yöntemleri üzerine teknik bilgiler sunulacaktır.
Ucuz Test Kablolarının Problemleri
Birçok uygun fiyatlı test kablosu, düşük kaliteli malzemelerden üretilmektedir. Örneğin, bazı kablolarda bakır yerine demir kaplamalı tel kullanıldığı tespit edilmiştir. Bu durum, kablonun elektriksel iletkenliğini olumsuz etkiler ve ölçümlerde hatalara yol açar. Ayrıca, kabloların iç kısmında, izolasyon altında fark edilmeyen kırılmalar olabilir. Bu tür kırılmalar, kablonun görünürde sağlam olmasına rağmen elektriksel bağlantının kesilmesine neden olur.
Önemli: Kabloların iç kırılmaları gözle görülmediği için, ölçüm öncesinde kabloların test cihazının test modunda uçlarının birleştirilip sesli uyarı verilmesiyle kontrol edilmesi önerilir. Bu basit test, kabloların sağlamlığını hızlıca doğrular.
Ayrıca Bakınız
Kablo Kesiti ve Malzemenin Elektriksel Direnç Üzerindeki Etkisi
Kablonun kesit alanı ve kullanılan iletken malzeme, kablonun elektriksel direncini doğrudan etkiler. Direnç, aşağıdaki formülle hesaplanabilir:
[ R = \frac{\rho \times L}{A} ]
Burada:
( R ): Direnç (ohm)
( \rho ): Malzemenin özgül direnci (ohm·mm²/m)
( L ): Kablo uzunluğu (m)
( A ): Kablo kesit alanı (mm²)
Örnek olarak, bakırın özgül direnci 0.017 ohm·mm²/m'dir. 10 metre uzunluğunda ve 0.75 mm² kesit alanına sahip bir bakır kablonun direnci yaklaşık 0.227 ohm olurken, aynı kesitte demir kablo direnci çok daha yüksek, yaklaşık 1.4 ohm civarındadır. Bu fark, özellikle yüksek akım uygulamalarında önemli voltaj düşüşlerine ve ölçüm hatalarına neden olur.
Kablo Yapısı ve Dayanıklılık
Kablonun içindeki tel sayısı ve telin ince yapısı, kablonun esnekliği ve dayanıklılığı üzerinde etkilidir. İnce tellerden oluşan kablolar daha esnek olmakla birlikte, düşük kaliteli malzemelerden yapılmışsa kolayca kırılabilirler. Avrupa ve gelişmiş ülkelerde kullanılan kablolarda genellikle 16 tel bulunurken, bazı ülkelerde maliyet düşürmek amacıyla 10-12 tel kullanılmaktadır. Bu da kablonun dayanıklılığını ve iletkenliğini etkiler.
Kablo Bağlantılarında Dikkat Edilmesi Gerekenler

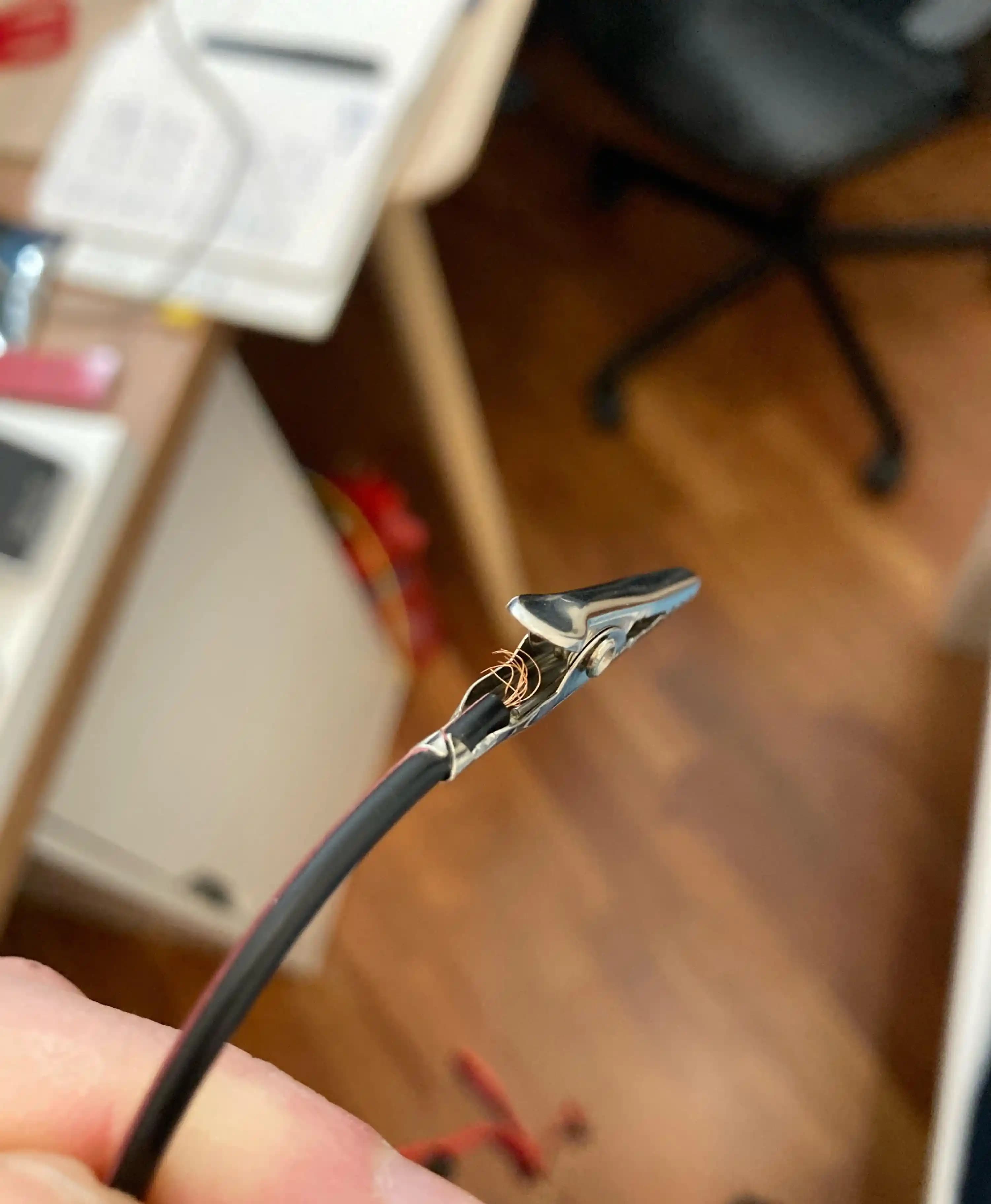

Ucuz test kablolarında, krokodil klipslerin kabloya bağlantısı genellikle yetersizdir. Kablo izolasyonunun sıkıştırılmasıyla yapılan bağlantılar, yüksek akımda ısınmaya ve bağlantı kopmalarına yol açabilir. Bu nedenle, kabloların klipslere lehimlenmesi önerilir. Lehimleme, sağlam ve düşük dirençli bir bağlantı sağlar.
Bazı kullanıcılar, kabloların kopmasını önlemek için vidalı klipsler ve strain relief (gerilme önleyici) kısımlar kullanmaktadır. Bu yöntem, özellikle titreşimli ortamlarda kablonun dayanıklılığını artırır.
Kendi Test Kablonuzu Yapmak
Piyasadaki ucuz ve kalitesiz test kabloları yerine, kendi kablolarınızı yapmak uzun vadede daha güvenilir sonuçlar sağlar. Silikon kaplı, ince telli ve kalay kaplı bakır kablolar, esneklik ve dayanıklılık açısından avantajlıdır. Ayrıca, kaliteli krokodil klipsler kullanarak lehimleme yapmak, bağlantı sorunlarını minimuma indirir.
AliExpress gibi platformlarda uygun fiyatlı kaliteli silikon kablolar ve krokodil klipsler bulunabilir. Bu sayede, hem maliyet kontrolü sağlanır hem de ölçüm güvenilirliği artırılır.
Ölçüm Öncesi Kontroller ve Kullanım İpuçları
Ölçüm yapmadan önce test cihazını test moduna alın ve kablo uçlarını birleştirerek cihazın sesli uyarı vermesini sağlayın.
Kabloları hafifçe sallayarak iç kopukluk olup olmadığını kontrol edin.
Kabloların uçlarının tam olarak test cihazına takılı olduğundan emin olun.
Yüksek akım uygulamalarında kablo kesitinin yeterli büyüklükte olmasına dikkat edin.
Sonuç
Test kabloları, elektronik ölçümlerde kritik bir bileşendir. Kalitesiz kablolar, yanlış ölçümlere, cihaz hasarlarına ve zaman kaybına neden olabilir. Kablo malzemesi, yapısı, bağlantı şekli ve kesit alanı gibi teknik detaylar doğru ölçüm için önemlidir. Kendi kablonuzu yapmak veya kaliteli kablolar kullanmak, uzun vadede güvenilir ve doğru sonuçlar elde etmenizi sağlar.
