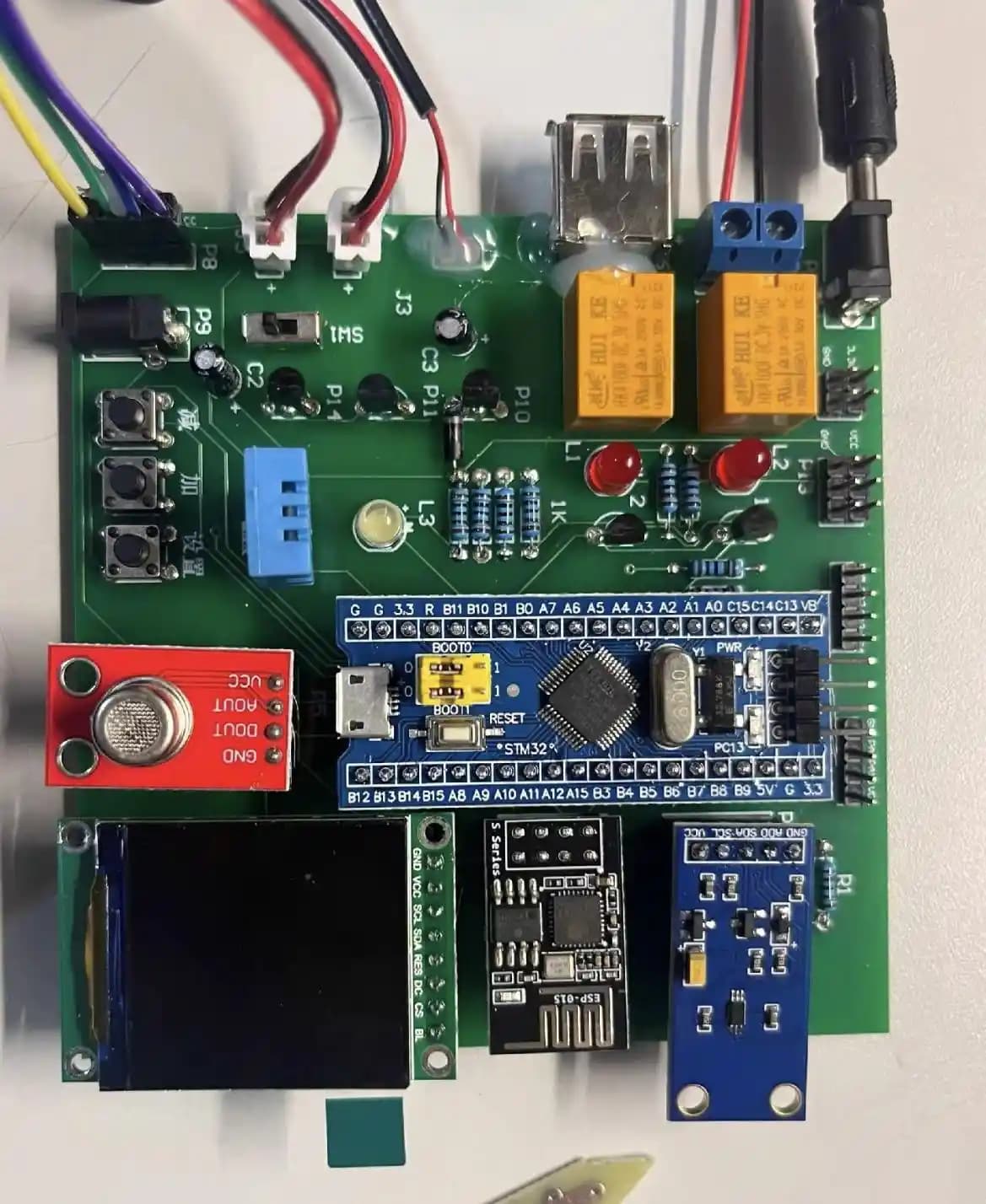

STM32 Projelerinde Topraklama Katmanları ve PCB Tasarımının Önemi

STM32 mikrodenetleyici tabanlı projeler, genellikle karmaşık sinyal işleme ve çevresel sensör entegrasyonları içerir. Bu tür projelerde PCB (Baskılı Devre Kartı) tasarımı, devrenin performansını ve güvenilirliğini doğrudan etkiler. Özellikle topraklama (GND) katmanlarının tasarımı, sinyal bütünlüğü ve elektromanyetik uyumluluk açısından kritik bir rol oynar.

Topraklama Dökümleri ve Vialar

Toprak dökümleri (ground pours), PCB üzerinde geniş alanlarda toprak potansiyeline sahip bakır tabakaları oluşturmak için kullanılır. Bu uygulama, sinyal katmanlarındaki parazitleri azaltmak ve geri dönüş yollarını iyileştirmek amacıyla tercih edilir. Ancak, deneyimli mühendislerin belirttiği gibi, toprak dökümlerinin bilinçsizce uygulanması bazen istenilen sürekli toprak dönüş yolunu sağlamayabilir ve hatta devrenin performansını olumsuz etkileyebilir.

Toprak dökümlerinin etkili olabilmesi için, sinyal izlerinin (trace) yanlarında kesintisiz ve sürekli bir toprak alanının bulunması gerekir. Bu, özellikle yüksek hızlı sinyallerde önemlidir çünkü sinyalin geri dönüş akımı toprak katmanında düzgün bir şekilde akmalıdır. Eğer toprak dökümünde kesintiler, çoklu bağlantı noktaları veya yetersiz via (delik) kullanımı varsa, bu durum sinyal bütünlüğünü bozabilir ve elektromanyetik parazitlere neden olabilir.

Ayrıca Bakınız

STM32 Geliştirme Kartı Tasarımında PCB Yapısı, ST-Link Entegrasyonu ve Kaynaklar

STM32 geliştirme kartı tasarımında pin etiketlemeden PCB katman yapısına, ST-Link programlayıcı entegrasyonundan tasarım yazılımlarına ve kaynaklara kadar kritik detaylar ele alınmaktadır.

Athena Uçuş Kontrolcüsü: Üçlü STM32 Mikrodenetleyici Mimarisi ve Tasarım Değerlendirmesi

Athena, üç farklı STM32 mikrodenetleyici kullanarak uçuş kontrolü için açık kaynaklı bir sistem tasarladı. Tasarımın avantajları ve karmaşıklıkları, yazılım ve donanım kaynakları ile yedeklilik tartışmaları ele alınıyor.

STM32 Projelerinde Topraklama Katmanları ve Dört Katmanlı PCB Tasarımının Önemi

STM32 projelerinde topraklama katmanları ve dört katmanlı PCB tasarımı sinyal bütünlüğü ve elektromanyetik uyumluluk için kritik öneme sahiptir. Yanlış topraklama performansı olumsuz etkiler.

STM32 Tabanlı Temassız Termometre Tasarımı ve PCB Tasarımında Kritik İpuçları

STM32F103C8 mikrodenetleyici kullanılarak geliştirilen temassız termometre projesi, PCB tasarımında montaj delikleri, iz yönlendirmeleri ve toprak hattı yönetimi gibi kritik noktaları ele alıyor. Ayrıca sensör seçimi ve USB hattı tasarımı detayları sunuluyor.

Athena: Üçlü STM32 Mikrodenetleyici Mimarisiyle Tasarlanan Açık Kaynak Uçuş Kontrolcüsü

Athena, üç farklı STM32 mikrodenetleyici kullanarak tasarlanmış açık kaynaklı bir uçuş kontrolcüsüdür. Tasarım karmaşıklığı, yazılım zorlukları ve donanım optimizasyonları tartışılmaktadır.

STM32 Nucleo F303 Tabanlı Özel PCB Tasarımı ve Eğitimde Kullanımı

STM32 Nucleo F303 tabanlı özel PCB tasarımı, eğitim amaçlı donanım projelerinde yazılım ve donanım becerilerini geliştirmek için önemli bir araçtır. Tasarım süreci ve kullanılan yöntemler detaylı şekilde ele alınmıştır.

Dört Katmanlı PCB Tasarımı ve Toprak Katmanları

Tek veya çift katmanlı PCB'lerde topraklama sorunları yaşanabileceği için, dört katmanlı PCB tasarımları daha avantajlıdır. Dört katmanlı kartlarda, genellikle iç katmanlar tamamen toprak katmanı olarak ayrılır. Bu yapı:

• Sinyal katmanları için kesintisiz ve geniş toprak dönüş yolları sağlar.

• Elektromanyetik parazitlerin azaltılmasına yardımcı olur.

• Yüksek hızlı sinyallerde sinyal bütünlüğünü korur.

• Tasarımın güvenilirliğini artırır.

Bu nedenle, karmaşık ve yüksek performans gerektiren STM32 projelerinde dört katmanlı PCB kullanımı tercih edilmektedir. Günümüzde dört katmanlı PCB üretim maliyetleri, çift katmanlı kartlara çok yakın seviyelerdedir, bu da bu yöntemin ekonomik açıdan da cazip olmasını sağlar.

Bu 10 ürün sahiplerine 'Dünya ne güzel bir yermiş' dedirtiyor

devamını oku

Topraklama Katmanlarının Yanlış Kullanımı ve Riskleri

Topraklama katmanlarının yanlış kullanımı, devrenin güvenilirliğini düşürebilir ve elektromanyetik uyumluluk (EMC) problemlerine yol açabilir. Örneğin:

• Toprak dökümlerinin sinyal izlerinin yanlarında süreksiz olması.

• Çok sayıda via ve bağlantı noktası nedeniyle toprak dönüş yolunun bölünmesi.

• Yetersiz topraklama nedeniyle sinyal parazitlerinin artması.

Bu tür hatalar, özellikle yüksek frekanslı devrelerde sinyal bozulmalarına ve cihazın elektromanyetik yayılımının artmasına neden olur. Bu yüzden, topraklama stratejileri tasarım aşamasında dikkatle planlanmalı ve uygulanmalıdır.

Pratik Öneriler ve Deneyimler

• Topraklama katmanları için dört katmanlı PCB tercih edin: İç katmanları tamamen toprak olarak ayırmak, sinyal katmanları için ideal geri dönüş yolu sağlar.

• Toprak dökümlerini bilinçli kullanın: Sadece geniş alanlarda toprak dökümü yapmak değil, sinyal izlerinin yanlarında sürekli ve kesintisiz toprak alanları oluşturmak önemlidir.

• Via kullanımı optimize edin: Toprak dönüş yollarını bölmemek için via sayısını ve yerleşimini dikkatle planlayın.

• Deneyimli kaynaklardan öğrenin: Yılların tecrübesine sahip mühendislerin önerileri ve eğitim videoları, doğru topraklama tekniklerini öğrenmek için faydalıdır.

"Toprak katmanları, sinyal katmanları kadar karmaşık akım yollarına sahiptir ve sinyal katmanlarındaki izlerle sıkı bir şekilde ilişkilidir. Bu nedenle toprak katmanı boş alan değil, yüksek hızlı ve yoğun tasarımlarda zorunludur."

Sonuç

STM32 projelerinde PCB tasarımında topraklama katmanlarının rolü büyüktür. Yüksek performans, güvenilirlik ve elektromanyetik uyumluluk için topraklama stratejileri dikkatle uygulanmalıdır. Dört katmanlı PCB tasarımları, özellikle karmaşık ve yüksek hızlı devrelerde, toprak dönüş yollarının sürekliliğini sağlayarak tasarımın başarısını artırır. Yanlış topraklama uygulamaları ise devrenin performansını olumsuz etkileyebilir ve istenmeyen parazitlere neden olabilir.
