PoE+ M12 M.2 Güç Dağıtımı PCB Tasarımı ve Endüstriyel Uygulamaları

Giriş

Endüstriyel otomasyon ve gözetim sistemlerinde güç ve veri iletimi için kullanılan çözümler, dayanıklılık ve modülerlik açısından kritik öneme sahiptir. PoE+ (Power over Ethernet Plus) teknolojisi, güç ve veri iletimini tek bir kablo üzerinden gerçekleştirme imkanı sunar. Bu teknoloji, özellikle endüstriyel standartlarda kullanılan M12 konektörleri ile birleştiğinde, zorlu çevresel koşullarda güvenilir bağlantılar sağlar. Bu yazıda, PoE+ M12 M.2 güç dağıtımı PCB tasarımının teknik detayları ve uygulama alanları ele alınacaktır.

Ayrıca Bakınız

UniFi AP-AC-HD WiFi Erişim Noktası İç Yapısı ve Onarım Süreci Detayları

UniFi AP-AC-HD WiFi erişim noktalarının iç yapısı, bileşenleri ve fiziksel hasar sonrası onarım süreçleri detaylı şekilde incelenmiştir. SOC, PoE buck konvertör ve reflow işlemleri ele alınmıştır.

PoE+ M12 M.2 Güç Dağıtımı PCB Tasarımı ve Endüstriyel Uygulama Alanları

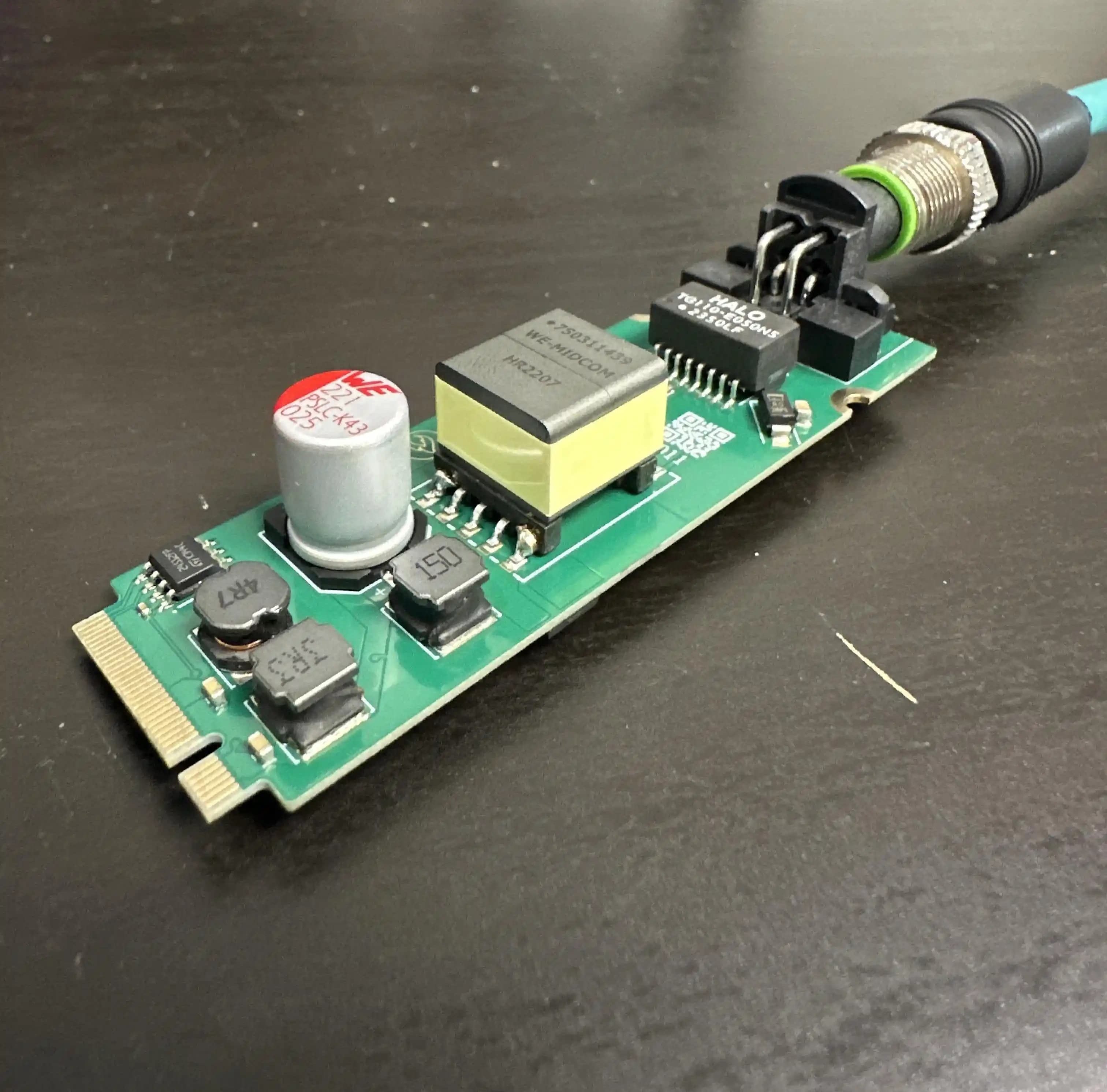

PoE+ M12 M.2 güç dağıtımı PCB tasarımı, endüstriyel uygulamalarda dayanıklı M12 konektörleri ve modüler M.2 form faktörü ile güç ve veri iletimini entegre eder. Bu çözüm, IP kameralar ve sensörler için güvenilir bağlantı sağlar.

Unv IPC2122CR3-PF40-A 2MP Full HD Dış Mekan Bullet IP Kamera İncelemesi

Unv IPC2122CR3-PF40-A, 2MP Full HD çözünürlük ve 30m gece görüşü ile dış mekan güvenliğinde yüksek performans sunar. Suya dayanıklı yapısı ve POE desteğiyle kolay kurulum sağlar.

Yealink T30P PoE Destekli IP Masaüstü Telefonu İşletmeler İçin Güçlü ve Kullanışlı Çözüm

Yealink T30P PoE destekli IP telefon, ergonomik tasarımı ve gelişmiş özellikleriyle küçük ve orta ölçekli işletmelerin iletişim ihtiyaçlarını karşılar, yüksek ses kalitesi ve kolay kullanım sunar.

TP-Link Deco X50-PoE Mesh Wi-Fi Sistemi 600 m² Kapsama ve PoE Desteğiyle Güçlü Bağlantı

TP-Link Deco X50-PoE, Wi-Fi 6 teknolojisi ve PoE desteğiyle yüksek hız ve geniş kapsama alanı sunan kolay kurulabilen mesh ağ çözümüdür.

Yealink SIP-T30 IP Telefonu: Gelişmiş Özellikler ve Kullanım Kolaylığıyla Ofis İletişimi

Yealink SIP-T30 IP telefonu, yüksek çözünürlüklü ekran, PoE desteği ve kaliteli ses özellikleriyle ofis iletişimini güçlendiren, kullanımı kolay ve dayanıklı bir iletişim cihazıdır.

Yealink T30P IP Telefonu: Modern İşletmeler İçin Güçlü ve Güvenilir İletişim Çözümü

Yealink T30P IP Telefon, yüksek ses kalitesi, kolay yönetim ve modern tasarımıyla işletmelerin iletişim ihtiyaçlarını karşılar, verimliliği artırır.

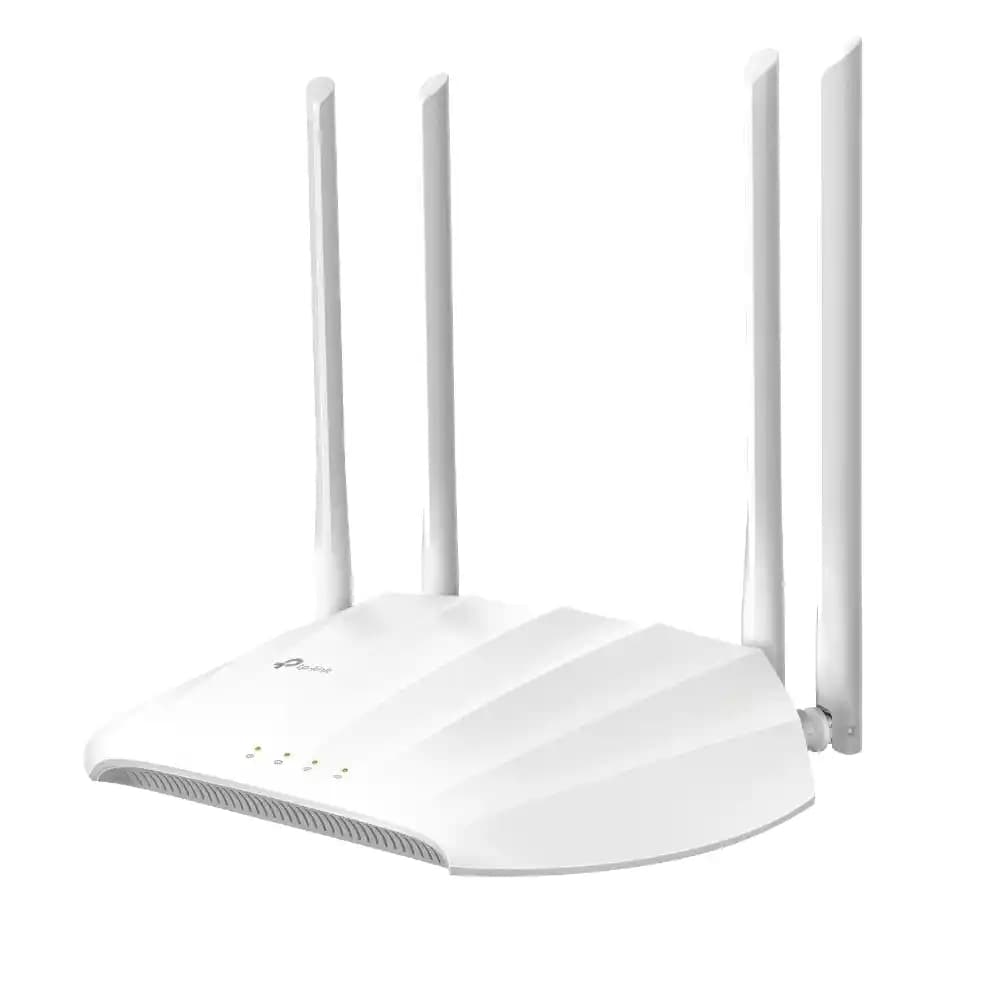

TP-Link Erişim Noktalarıyla Kablosuz Ağ Performansını Artırma Rehberi
