PCB Üretiminde Kablo Bağlantıları ve Tasarım Zorlukları

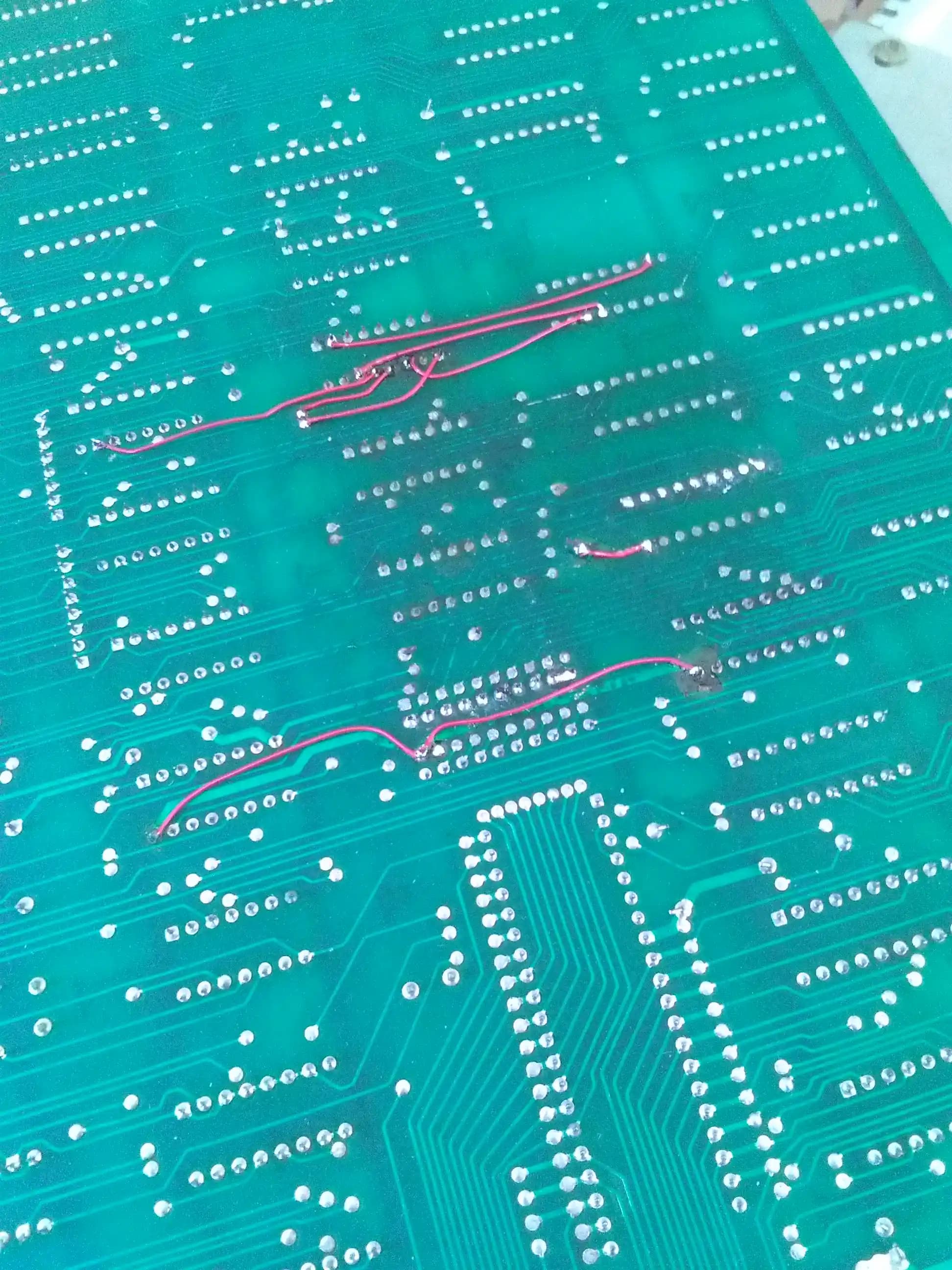

Baskı devre kartlarında (PCB) yüksek akım taşıma gereksinimleri, standart bakır yolların yetersiz kalmasına neden olabilir. Bu durumda, tasarımcılar ve üreticiler, devre üzerinde kablo bağlantıları (bodge wires) kullanarak devreyi tamamlamak zorunda kalırlar. Bu yöntem, genellikle üretim sürecinde maliyet ve katman sayısı kısıtlamaları nedeniyle tercih edilir.

Kablo Bağlantılarının Kullanım Sebepleri

Yüksek akım taşıyan devrelerde bakır yolların kalınlığı artırılarak akım taşıma kapasitesi yükseltilebilir. Ancak, kalın bakır katmanlar (örneğin 2oz yerine 1oz veya daha az) lehimleme sürecinde zorluklar yaratabilir ve özellikle yüksek pin sayılı BGA (Ball Grid Array) paketlerinde reflow lehimleme tutarsızlıklarına yol açabilir. Bu yüzden, bazı durumlarda kalın bakır katman kullanmak yerine kablo bağlantıları tercih edilir.

Ayrıca, PCB katman sayısının artırılması maliyeti yükseltir ve bazı tasarımlarda mümkün olmayabilir. Bu gibi durumlarda, kablo bağlantıları ile devre yolları tamamlanır. Örneğin, analog ve yüksek güçlü devre bölümleri arasındaki parazit sorunlarını önlemek için güç yolları kabloyla köprülenebilir.

Ayrıca Bakınız

PCB Tasarımında Açık Altın Kaplama ve Exposed Copper Kullanımının Teknik ve Estetik Yönleri

PCB tasarımında açık altın kaplama ve exposed copper teknikleri, estetik ve fonksiyonel avantajlar sunar. EMI, kısa devre riski ve dayanıklılık gibi teknik detaylar dikkate alınmalıdır.

Bosch BME680 Sensör İçin Küçük PCB Montajı ve Toner Transfer Üretim Teknikleri

Bosch BME680 sensörünün küçük PCB montajı, toner transfer yöntemi ve parlak kağıt kullanımıyla hassas lehimleme sağlanarak ölçüm doğruluğu artırılıyor. Koaksiyel kablo ile 12V güç, MCP2315 modülüyle 3.3V'a düşürülüyor.

PCB Üzerindeki Bileşenler Arası Göreli Mesafe Ölçümü İçin Web Tabanlı Araç

Bu web aracı, PCB üzerindeki bileşenlerin konumlarını fotoğraf üzerinden göreli olarak ölçmeyi sağlar. Kullanıcı dostu arayüzü ve açık kaynak yapısıyla prototip üretiminde pratik çözümler sunar.

Elektronik Devre Kartlarında Termal Görüntülemenin Önemi ve Uygulamaları

Elektronik devre kartlarında termal görüntüleme, bileşenlerin ısı dağılımını görselleştirerek arızaların hızlı tespitini sağlar. Uygun fiyatlı cihazlarla üretim ve bakım süreçlerinde etkin kullanılır.

Class B Ses Güç Amplifikatörü Tasarımında PCB Düzeni ve Kararlılık Problemleri

Class B amplifikatörlerde PCB düzeni ve devre kararlılığı kritik öneme sahiptir. Güç ve giriş hatlarının kesişmesi, yetersiz filtreleme ve yüksek kazanç osilasyona yol açar, bu da transistörlerin aşırı ısınmasına neden olur.

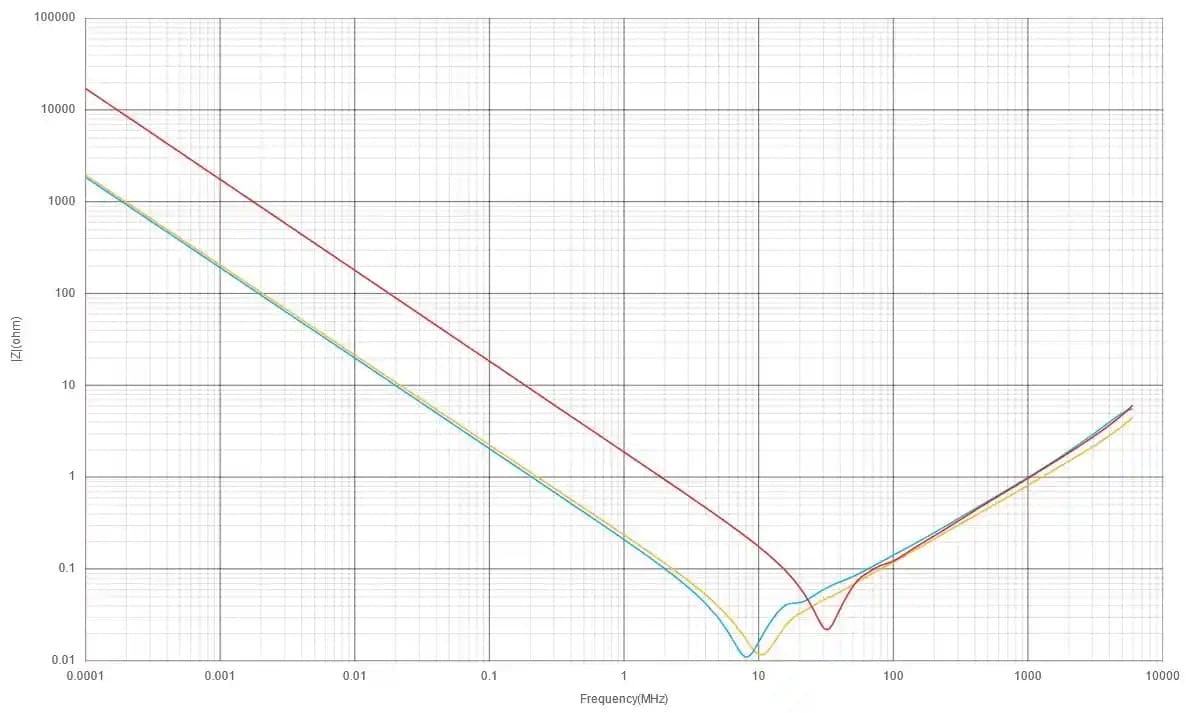

Elektronik Devrelerde Decoupling Kapasitör Seçimi: 100nF ve 1µF Kapasitörlerin Karşılaştırılması

Elektronik devrelerde decoupling kapasitörlerin seçimi, empedans, paketleme ve yerleşim faktörlerine bağlıdır. 1µF kapasitörler teknolojik gelişmelerle 100nF kapasitörlere göre avantajlar sunar ancak yüksek frekans performansı birçok parametreye bağlıdır.

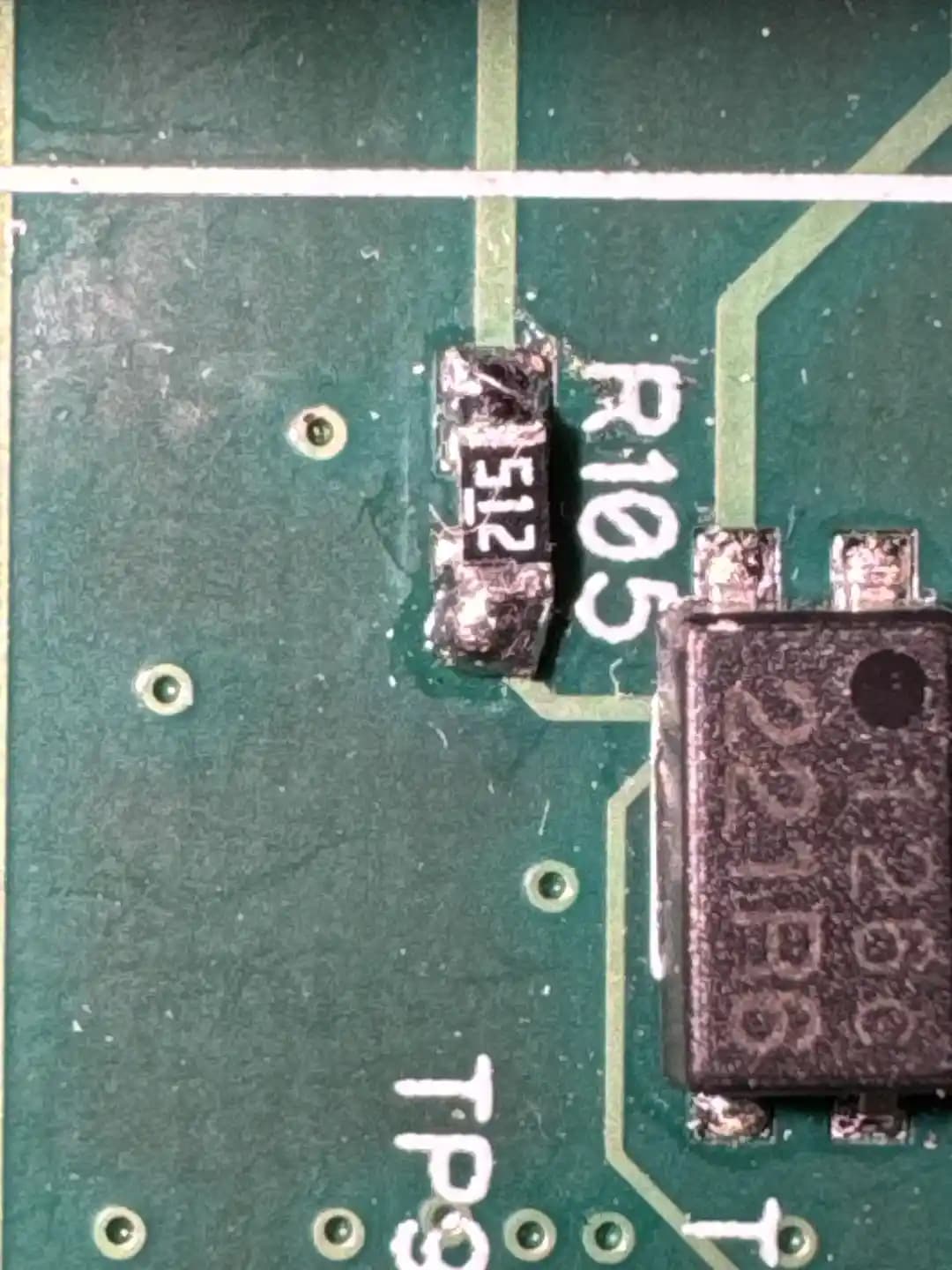

iPhone Büyüteç Uygulaması ile PCB İncelemesinde Kamera Uygulamasına Göre Teknik Avantajlar

iPhone büyüteç uygulaması, PCB incelemesinde sürekli LED ışığı, sabit zoom ve çoklu lens seçimi gibi özelliklerle kamera uygulamasının sınırlamalarını aşar ve detaylı incelemeyi kolaylaştırır.

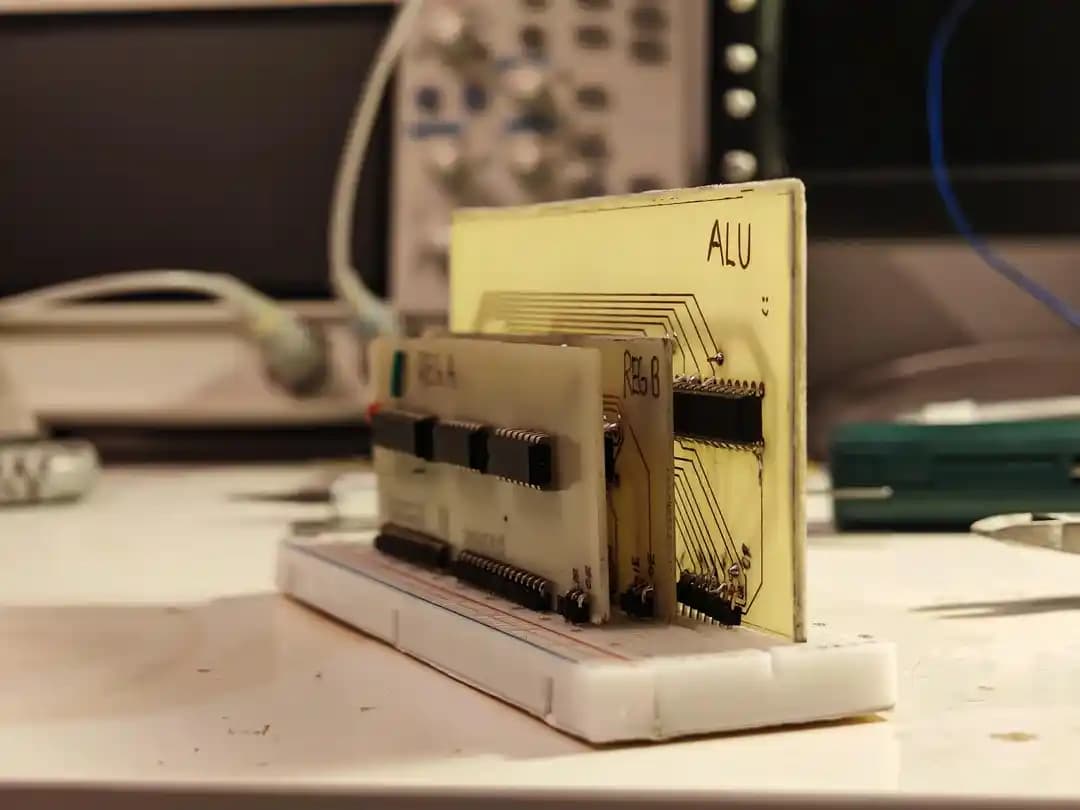

Ev Yapımı 8 Bit Bilgisayar İçin Toner Transfer Yöntemiyle PCB Tasarımı ve Üretimi

Ev yapımı 8 bit bilgisayar projelerinde toner transfer yöntemi kullanılarak PCB tasarımı ve üretimi detayları anlatılmaktadır. Çift taraflı PCB, fonksiyonel via, oksidasyon önleme ve kullanılan araçlar ele alınmıştır.

Üretim ve Kalite Kontrol Zorlukları

Kablo bağlantılarının PCB üzerinde serigrafi (silkscreen) işaretlerine uygun şekilde yerleştirilmemesi yaygın bir sorundur. Bu durum, üretim standartlarına (örneğin IPC-A-610) uyumsuzluk oluşturur ve kalite kontrol aşamasında sorun yaratır. Kablo yollarının belirtilen güzergahı takip etmemesi, hem estetik açıdan hem de işçilik kalitesi açısından olumsuz değerlendirilir.

PCB üreticileri, kalın bakır katman kullanmaktan kaçınarak üretim süreçlerini kolaylaştırmayı tercih ederler. Ancak, montajcılar (PCB assemblers) kablo bağlantılarından hoşlanmazlar çünkü bu tür uygulamalar montaj sürecini zorlaştırır ve güvenilirliği azaltabilir.

Bu 10 özel keşfi yapanlar kendini gerçekten ayrıcalıklı hissediyor

devamını oku

Tasarımda Alternatif Çözümler

Yüksek akım taşıyan devrelerde, kablo bağlantıları yerine bakır busbarlar veya özel metal jumperlar kullanılabilir. Bu çözümler, daha sağlam ve güvenilir bağlantılar sağlar ancak maliyet ve tasarım karmaşıklığını artırır.

Bazı durumlarda, kablo bağlantılarının uzunluğu ve güzergahı, lehim noktalarındaki mekanik gerilimi azaltmak amacıyla kasıtlı olarak değiştirilir. Bu, kabloların esnekliğini artırarak lehim bağlantılarının ömrünü uzatabilir.

Endüstriyel Uygulamalar ve Gelecek Eğilimler

Yüksek güçlü mobil ses amplifikatörleri ve sunucu donanımları gibi alanlarda, kablo bağlantıları ve kalın bakır yolların kullanımı yaygındır. Özellikle GPU kartlarında, yüksek akım taşıma kapasitesi için çoklu güç kabloları ve endüstriyel bağlantı elemanları kullanılmaya başlanmıştır.

Gelecekte, GPU ve benzeri yüksek güçlü bileşenlerde, 48V güç dağıtımı ve özel endüstriyel konnektörlerin kullanımı artacaktır. Bu gelişmeler, PCB tasarımında kablo bağlantıları ve bakır kalınlığı gibi konularda yeni standartlar ve uygulamalar getirebilir.

Not: Kablo bağlantıları, düşük adetli üretimlerde veya prototiplerde maliyet ve zaman tasarrufu sağlasa da, seri üretimde kalite ve güvenilirlik açısından sorun yaratabilir. Bu nedenle, tasarım aşamasında bu tür çözümlerin dikkatli değerlendirilmesi gerekir.

PCB tasarımında ve üretiminde kablo bağlantıları, yüksek akım taşıma gereksinimleri ve maliyet kısıtlamaları nedeniyle kullanılan pratik çözümlerdir. Ancak, bu yöntemler üretim standartları ve kalite kontrol açısından zorluklar doğurur. Tasarımcıların, üreticilerle koordineli çalışarak kablo güzergahları ve lehim noktalarını standartlara uygun şekilde belirlemesi önemlidir. Ayrıca, kalın bakır katmanların lehimleme ve termal yönetim üzerindeki etkileri göz önünde bulundurulmalıdır. Endüstriyel uygulamalarda ise, kablo bağlantıları yerine daha sağlam çözümler tercih edilmekte ve güç dağıtımı teknolojileri gelişmektedir.
