Niyobyum Kapasitörler ve Tantal Kapasitörlere Alternatif Olarak Değerlendirilmesi

Elektronik devrelerde kapasitör seçimi, uygulamanın gereksinimlerine göre değişkenlik gösterir. Tantal, niyobyum ve elektrolitik kapasitörler, özellikle ultra düşük güç tüketimi gerektiren uygulamalarda sızıntı akımları nedeniyle sınırlamalar taşır. Bu yazıda, niyobyum kapasitörlerin tantal kapasitörlere alternatif olarak değerlendirilmesi ve diğer kapasitör türleriyle karşılaştırılması ele alınacaktır.

Tantal Kapasitörlerin Durumu ve Kullanım Alanları

Tantal kapasitörler, elektrolit içermezler ve bu nedenle zamanla kuruma veya sızıntı gibi sorunlar yaşanmaz. Bu özellikleri sayesinde yüksek güvenilirlik gerektiren askeri ve uzay uygulamalarında tercih edilirler. Ancak, tantal kapasitörler geçmişte kısa devre yapma, patlama ve yangın riski taşıması nedeniyle elektronik tasarımlardan uzaklaştırılmıştır. Özellikle iletken polimer kapasitörler, bu açıdan daha kötü performans gösterebilir.

Tantal kapasitörlerin fiyatları, düşük ESR (eşdeğer seri direnç) değerine sahip olanlar için oldukça yüksektir. Örneğin, LCSC katalogunda 100µF, 6.3V, 500mΩ ESR değerine sahip bir tantal kapasitör yaklaşık 0.77 dolar civarındadır.

Ayrıca Bakınız

Elektronik Devrelerde Decoupling Kapasitör Seçimi: 100nF ve 1µF Kapasitörlerin Karşılaştırılması

Elektronik devrelerde decoupling kapasitörlerin seçimi, empedans, paketleme ve yerleşim faktörlerine bağlıdır. 1µF kapasitörler teknolojik gelişmelerle 100nF kapasitörlere göre avantajlar sunar ancak yüksek frekans performansı birçok parametreye bağlıdır.

Niyobyum Kapasitörlerin Tantal Kapasitörlere Alternatif Olarak Değerlendirilmesi ve Karşılaştırılması

Niyobyum kapasitörler, tantal kapasitörlere alternatif olarak incelenirken boyut, fiyat ve sızıntı akımı gibi faktörler değerlendirilir. Seramik kapasitörlerin avantajları ve sınırlamaları da kapasitör seçiminde önemli rol oynar.

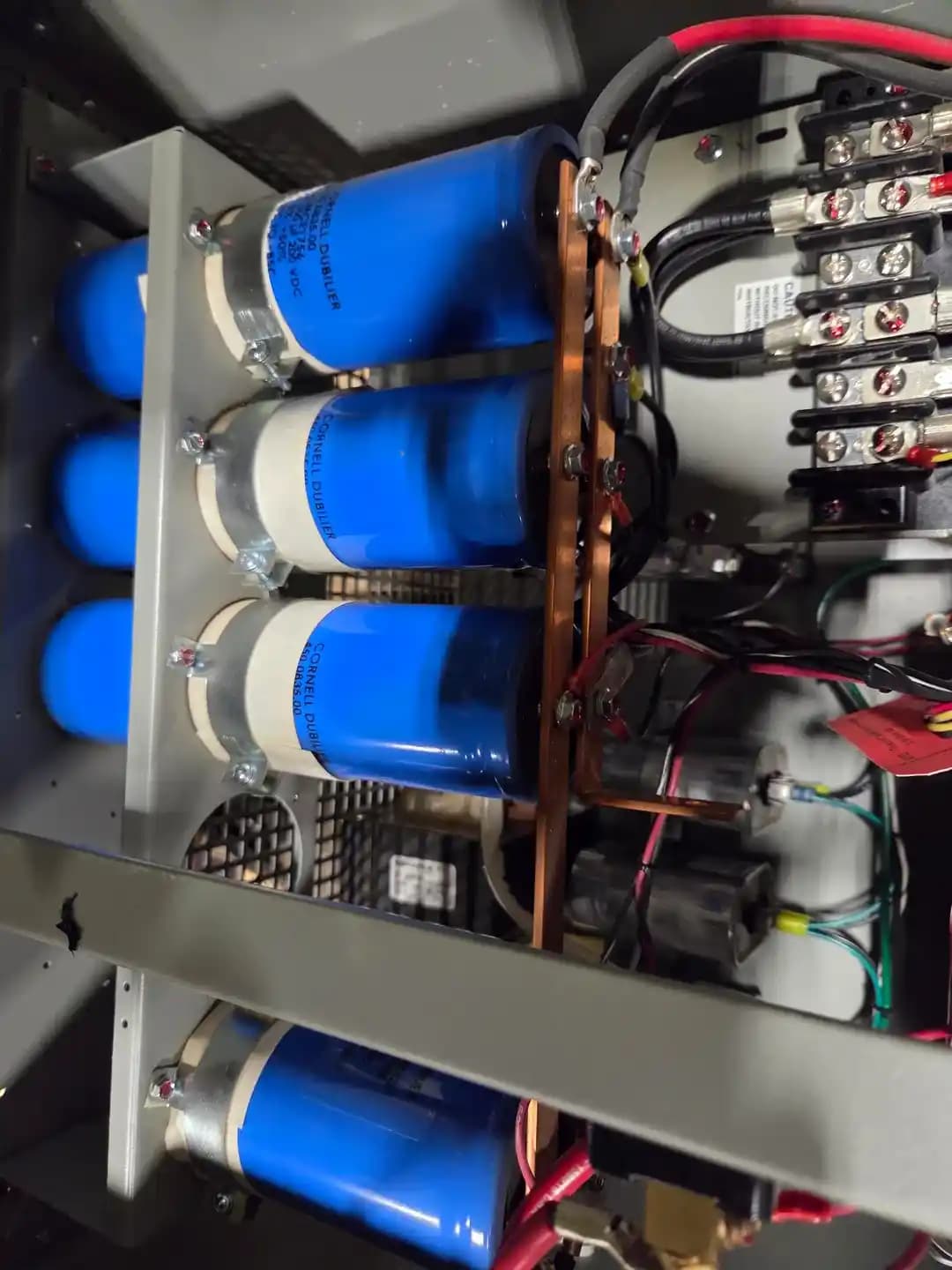

29.000 Mikrofaradlık Kapasitör Bankaları ve Elektrik Enerjisi Depolama Özellikleri

29.000 mikrofarad kapasitör bankaları, yüksek voltajda büyük enerji depolayarak endüstriyel uygulamalarda önemli rol oynar. Montaj ve güvenlik önlemleri enerji verimliliği ve dayanıklılık için kritiktir.

Güç Kaynağı Tasarımında Regülatör, Kapasitör ve Koruma Devreleri İçin Temel İlkeler

Güç kaynağı tasarımında regülatör seçimi, kapasitör yerleşimi, diyot tipi ve koruma devreleri kritik önemdedir. Ani akım yükselmeleri, EMI filtresi ve yumuşak başlatma devreleri ile sistem kararlılığı artırılır.

1980'lerden Günümüze Kapasitörlerin Teknik Özellikleri ve Değişim Süreci

1980'lerden günümüze kapasitörlerde boyut, performans ve dayanıklılık açısından önemli değişiklikler yaşandı. Eski kapasitörler yüksek ripple akımı ve uzun ömür sunarken, yeni modeller kompakt ve düşük ESR özellikleriyle öne çıkıyor.

Giyilebilir Teknoloji PCB Tasarımında Estetik ve Fonksiyonellik Dengesi

Giyilebilir teknoloji PCB tasarımında izlerin açısal düzenlenmesi ve decoupling kapasitörlerinin yerleşimi, hem estetik hem de elektromanyetik uyumluluk açısından kritik öneme sahiptir.

Elektronik Onarımlarda Kapasitör Seçimi ve Uygulama Risklerinin Detaylı İncelenmesi

Elektronik onarımlarda kapasitör seçimi, devre kararlılığı ve cihaz ömrü için kritik önemdedir. Yanlış kapasitör kullanımı lehim padlerine zarar verip cihazın performansını olumsuz etkileyebilir.

Elektronik Onarımında Termistör Isı Yalıtımı ve Bağlantı Problemleri Üzerine Teknik İnceleme

Elektronik onarımda termistörlerin ısı yalıtımı, bağlantı vidalarının sıkılması ve kapasitör polaritesi gibi kritik unsurların önemi detaylıca inceleniyor. Doğru montaj ve kaliteli parça kullanımı vurgulanıyor.

Niyobyum Kapasitörlerin Özellikleri ve Dezavantajları

Niyobyum oksit kapasitörler, tantal kapasitörlere kıyasla daha büyük paket boyutlarına sahiptir ve fiyatları biraz daha yüksektir (örneğin 100µF, 6.3V, 400mΩ ESR değerine sahip bir niyobyum kapasitör yaklaşık 1.11 dolar). Ancak, niyobyum kapasitörlerin sızıntı akımları ultra düşük güç uygulamalarında sorun yaratabilir. Bu nedenle, ultra düşük güç tüketimi gerektiren cihazlarda niyobyum veya tantal kapasitörlerin kullanımı genellikle önerilmez.

Gerçek amacını asla tahmin edemeyeceğiniz 10 gizemli alışveriş

devamını oku

Seramik Kapasitörlerin Avantajları ve Sınırlamaları

Seramik kapasitörler, düşük sızıntı akımı ve uygun maliyetleriyle ultra düşük güç uygulamalarında tercih edilir. Ancak, MLCC (Çok Katmanlı Seramik Kapasitör) tipi kapasitörler mekanik gerilime karşı hassastır; yüksek mekanik stres altında çatlayabilirler. Ayrıca, DC bias altında kapasitans değerlerinde önemli düşüşler yaşanabilir. Örneğin, küçük paket boyutlu (0402) 1µF MLCC'lerde 3.3V uygulandığında kapasitans %50, 5V uygulandığında ise %75 oranında azalabilir.

Bu nedenle, kapasitans değerinin stabil olması gereken uygulamalarda NP0/C0G tipi seramik kapasitörler tercih edilir. Ayrıca, daha büyük paket boyutları (örneğin 1206) DC bias etkisini azaltarak kapasitans değerinin korunmasına yardımcı olur.

Kapasitör Seçiminde Dikkat Edilmesi Gerekenler

Her kapasitör tipi, uygulama gereksinimlerine göre avantaj ve dezavantajlar taşır. Tantal ve niyobyum kapasitörler yüksek güvenilirlik ve uzun ömür sunarken, sızıntı akımları ultra düşük güç uygulamalarında sorun yaratabilir. Seramik kapasitörler ise düşük sızıntı ve uygun maliyet avantajına sahip olsa da mekanik dayanıklılık ve DC bias etkileri göz önünde bulundurulmalıdır.

MLCC kapasitörlerin düşük ESR değerleri, bazı kontrol döngülerinde kararsızlık yaratabilir. Ayrıca piezoelektrik özellikleri nedeniyle mikrofonik etkiler veya gürültü oluşabilir. Bu nedenle, kapasitör seçimi yaparken uygulamanın çalışma koşulları, mekanik stres, DC bias ve istenen kapasitans stabilitesi gibi parametreler dikkatlice değerlendirilmelidir.

"Her kapasitör tipi kendi sorunlarına sahiptir ve ideal bir çözüm yoktur. Tasarımcılar, uygulamalarına en uygun kapasitör tipini seçmek için bu faktörleri göz önünde bulundurmalıdır."

Sonuç

Niyobyum kapasitörler, tantal kapasitörlere alternatif olarak düşünülebilir ancak boyut ve fiyat dezavantajları ile ultra düşük güç uygulamalarında sızıntı akımı sorunları vardır. Tantal kapasitörler yüksek güvenilirlik sunarken, geçmişte yaşanan güvenlik sorunları nedeniyle kullanımları azalmıştır. Seramik kapasitörler ise düşük sızıntı akımı ve uygun maliyetleriyle düşük güç uygulamalarında daha uygun bir seçenek olabilir ancak mekanik dayanıklılık ve DC bias etkileri göz önünde bulundurulmalıdır. Kapasitör seçimi, uygulamanın özel gereksinimlerine göre dikkatli bir değerlendirme gerektirir.
