Motogadget M-Unit Blue Klonu: Açık Kaynaklı Bir Motosiklet Güç Kontrol Projesi

Motogadget M-Unit Blue, motosikletlerde güç kontrolü ve aksesuar yönetimi için kullanılan ticari bir üründür. Bu cihaz, sinyal lambaları, fren ışıkları, kontak anahtarı ve diğer elektriksel bileşenlerin yönetimini sağlar. Ancak, yüksek maliyeti nedeniyle hobi amaçlı kullanıcılar ve geliştiriciler için erişilebilirliği sınırlıdır.

ESP32 Tabanlı Açık Kaynak Klon Projesi

Bir geliştirici, ESP32 mikrodenetleyici kullanarak Motogadget M-Unit Blue'nun bir klonunu oluşturdu ve bu projeyi açık kaynak olarak GitHub üzerinden paylaştı. Proje henüz tamamlanmamış bir prototip niteliğinde olup, kullanıcıların cihazı açıp test etmeleri, geliştirmeleri veya modifiye etmeleri için bir platform sunuyor.

Bu klonun temel amacı, Motogadget'ın sunduğu işlevselliği daha uygun maliyetle ve topluluk katkılarıyla geliştirmektir. Proje, özellikle DIY elektronik ve motosiklet modifikasyonlarıyla ilgilenenler için bir deney alanı olarak tasarlandı.

Ayrıca Bakınız

Doğru Kask Seçimi: Güvenlik ve Konfor İçin Temel Rehberlik ve Öneriler

Kask seçerken uygun uyum, malzeme kalitesi ve kullanım alanına göre özellikler önemlidir. Güvenlik ve konforu sağlayan doğru kaskı seçmek için detaylara dikkat edin.

Motogadget M-Unit Blue Klonu: Açık Kaynaklı Motosiklet Güç Kontrolü ve Geliştirme Projesi

Motogadget M-Unit Blue'nun ESP32 tabanlı açık kaynak klonu, motosiklet elektrik sistemlerini uygun maliyetle yönetmeyi hedefliyor. Topluluk katkılarıyla geliştirme ve modifikasyon imkanı sağlanıyor.

Abus Disk Kilidi Güvenliğinizi Artıran Yüksek Teknolojili Güvenlik Çözümü

Abus disk kilidi, yüksek güvenlik seviyesi ve gelişmiş özellikleriyle motosiklet ve bisiklet gibi araçlarınızı koruyan dayanıklı güvenlik çözümüdür.

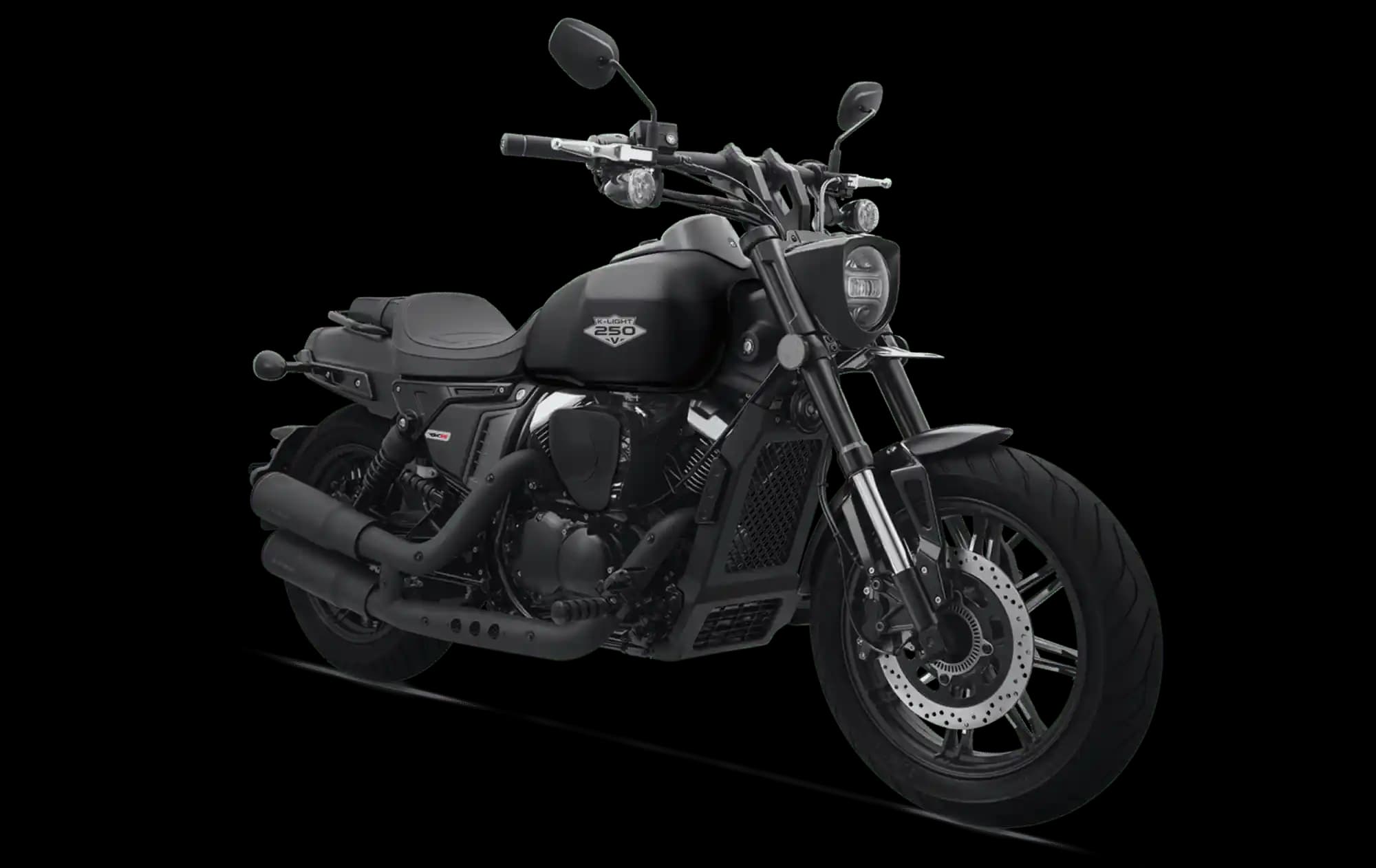

RKS K-Light 250: Güçlü Motor ve Modern Tasarımıyla Türkiye'de Popüler Motosiklet Modeli

RKS K-Light 250, 249cc V-twin motoru, ABS fren sistemi ve modern tasarımıyla şehir içi ve uzun yolculuklar için ideal, uygun fiyatlı ve güvenilir bir motosiklet seçeneği sunuyor.

RKS Wildcat 125 Elektronik Entegre Güçlü Motosiklet Modeli Özellikleri ve Performansı

RKS Wildcat 125, güçlü motor, gelişmiş elektronik sistemler ve sportif tasarımıyla şehir ve arazi kullanımı için ideal, güvenli ve konforlu sürüş sağlayan bir motosiklet modelidir.

Teknik Geliştirme Önerileri ve Tartışmalar

Topluluk üyeleri, proje için çeşitli teknik önerilerde bulundu:

• Opto İzolasyon ve 12V Giriş: Motosiklet elektrik sistemindeki yüksek voltaj ve gürültü nedeniyle, girişlerin opto izoleli ve 12V seviyesinde olması önerildi. ESP32'nin 3.3V sinyallerle doğrudan çalışması, özellikle ateşleme bobini yakınında sorun yaratabilir.

• CAN Bus ve LIN Bus Desteği: Modern motosikletlerde CAN bus yaygın olarak kullanılıyor. Bu nedenle, cihazın CAN bus desteği eklenmesi, sistemle entegrasyonu ve kontrolü kolaylaştıracaktır. Ayrıca, bazı durumlarda LIN bus da kullanılabilir ve bu protokolün de desteklenmesi önerildi.

• Mikrodenetleyici Seçimi: ESP32 yerine ESP32-S3 gibi USB UART özellikli bir mikrodenetleyici kullanılması, bileşen sayısını azaltarak maliyeti düşürebilir. Ayrıca, düşük güç tüketimi ve uyku modları için ayrı bir düşük güçlü mikrodenetleyici ("jelly bean" tipi) kullanılması önerildi.

• Güç Anahtarlaması ve Anahtar Sinyali Yönetimi: Kontak anahtarının açılıp kapanması sırasında oluşan kısa süreli sinyal dalgalanmalarının (flicker) önlenmesi için yazılım veya donanım tabanlı gecikme/darbe önleyici devrelerin kullanılması gerektiği belirtildi.

• Aşırı Akım ve Kısa Devre Koruması: Mevcut tasarımda MOSFET'ler için aşırı akım veya kısa devre koruması bulunmuyor. Bu nedenle, akım izleme için şönt direnç ve diferansiyel op-amp kullanılması veya otomotiv uygulamaları için tasarlanmış akıllı yüksek taraf anahtarlarının (örneğin BTS-452) entegre edilmesi önerildi.

• Yazılım Kontrollü Sigortalar: Ticari Motogadget ürünlerinde bulunan yazılım kontrollü sigorta özelliğinin klona eklenmesi, her çıkış için ayrı koruma sağlanması açısından faydalı olacaktır.

Bu 10 ürün, farkında bile olmadığınız bir eksikliği hayatınızda tamamlayacak

devamını oku

Uygulama Alanları ve Kullanım Amacı

Motogadget M-Unit Blue ve bu klon projesi, özellikle cafe racer, custom ve macera motosikletlerinde karmaşık kablolama sistemlerini basitleştirmek için tasarlanmıştır. Ana işlevleri şunlardır:

• Güç dağıtımı ve anahtarlama

• Sinyal lambaları, fren ışıkları ve diğer aydınlatma kontrolü

• Aksesuarların (şarj cihazları, GPS, ek ışıklar) yönetimi

• Elektronik sigorta ve koruma

Bu cihazlar, eski motosikletlerin modernize edilmesi ve elektronik kontrol ünitesi (ECU) tabanlı ateşleme sistemlerine geçişte önemli rol oynar.

Topluluk Katkısı ve Gelecek Gelişim

Proje, açık kaynak olması sebebiyle topluluk katkılarına açıktır. Kullanıcılar, donanım ve yazılım geliştirmeleri yapabilir, hata raporları ve öneriler sunabilir. Ayrıca, Android ve iOS uygulamalarıyla entegrasyon çalışmaları da planlanmaktadır.

Tartışmalarda, projenin adının Motogadget ve M-Unit referanslarından arındırılması gerektiği, aksi takdirde yasal sorunlar yaşanabileceği belirtilmiştir.

Elektriksel Gürültü ve Koruma Önlemleri

Otomotiv elektriği genellikle "kirli" olarak tanımlanır; yani yüksek gürültü ve ani voltaj dalgalanmaları içerir. Bu nedenle, devrelerin korunması için TVS diyotları, uygun filtreleme ve izolasyon teknikleri kullanmak önemlidir. Analog Devices tarafından yayımlanan uygulama notları, bu tür zorlu ortamlarda güç kaynağı tasarımı için önemli bilgiler sağlar.

Motogadget klonu, motosiklet elektrik sistemlerinin karmaşıklığını azaltmak ve özelleştirilebilir bir platform sunmak amacıyla geliştirilmiş bir açık kaynak projesidir. Topluluk katkıları ve önerilerle, cihazın işlevselliği ve dayanıklılığı artırılabilir. Bu sayede, hem hobi kullanıcıları hem de profesyoneller için erişilebilir ve geliştirilebilir bir çözüm ortaya çıkacaktır.

Kaynaklar

• Motogadget Klon GitHub Deposu

• Analog Devices Otomotiv Güç Kaynağı Tasarım Notları

• Reddit: r/electronics - Motogadget Clone Tartışmaları
