MDA / Hercules Grafik Kartı: Temel Zamanlama Jeneratörü ve Retro Video Sinyali Üretimi

Giriş

MDA (Monochrome Display Adapter) ve Hercules grafik kartları, 1980'lerin başında IBM PC'lerde kullanılan monokrom video standartlarıdır. Bu kartlar, düşük çözünürlüklü ancak yüksek kaliteli siyah-beyaz görüntü üretimiyle tanınırlar. Günümüzde bu teknolojilerin yeniden üretilmesi veya emülasyonu, retro bilgisayar meraklıları ve elektronik hobisiyle uğraşanlar arasında popüler bir çalışma alanıdır.

Ayrıca Bakınız

MDA ve Hercules Grafik Kartları İçin Temel Zamanlama Jeneratörü ve Video Sinyali Üretimi Tasarımı

MDA ve Hercules grafik kartlarının temel zamanlama jeneratörü, 16 MHz osilatör ve 555 zamanlayıcılarla oluşturularak CRT monitörlerde başarılı video sinyali üretimi sağlanıyor. Proje, mikrodenetleyici entegrasyonuna olanak tanıyor.

Inno3D GeForce GTX 1050 Ti 4GB DDR5 Ekran Kartı İncelemesi ve Performans Analizi

Inno3D GTX 1050 Ti 4GB DDR5 ekran kartı, yüksek performans, gelişmiş bağlantı seçenekleri ve uygun güç gereksinimleriyle oyun ve grafik uygulamalarında öne çıkar.

ASUS GeForce RTX 3060 Dual O12G V2: Yüksek Performanslı Oyun Grafik Kartı Özellikleri

ASUS GeForce RTX 3060 Dual O12G V2, yüksek performans ve gelişmiş soğutma özellikleriyle oyun ve içerik üretimine uygun güçlü bir ekran kartıdır.

MSI AMD Radeon RX 570 ARMOR 4G OC: Güçlü ve Şık Oyun Kartı Özellikleri ve Performansı

MSI ARMOR serisi ekran kartı, şık tasarımı ve gelişmiş soğutma teknolojileriyle öne çıkar. AMD Radeon RX 570 işlemci, yüksek çözünürlük ve detaylarda akıcı performans sağlar, kullanıcı memnuniyetini artırır.

Acer Nitro V15 ANV15-41: Yüksek Performans ve Taşınabilirlik Sunan Oyun Dizüstü Bilgisayarı

Acer Nitro V15 ANV15-41, güçlü işlemci, yüksek RAM ve gelişmiş ekran özellikleriyle öne çıkan, oyun ve yoğun grafik uygulamaları için ideal taşınabilir dizüstü bilgisayardır.

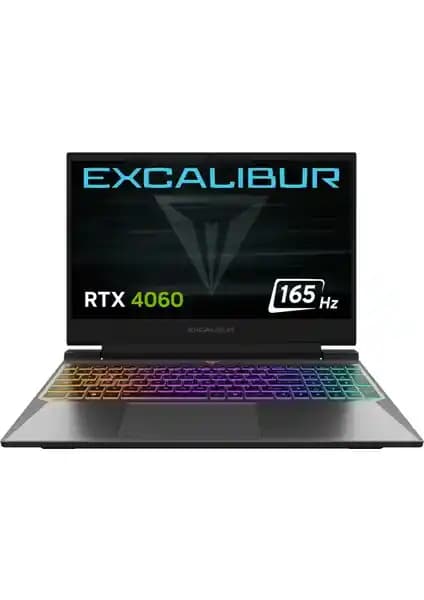

Casper Excalibur G870 ve Monster Tulpar T6 V3.1.2 Karşılaştırması: Hangi Oyun Bilgisayarı Daha Uygun

Bu makalede Casper Excalibur G870 ve Monster Tulpar T6 V3.1.2'nin detaylı karşılaştırması yapılarak, kullanıcıların ihtiyaçlarına en uygun modeli seçmeleri için bilgiler sunuluyor.

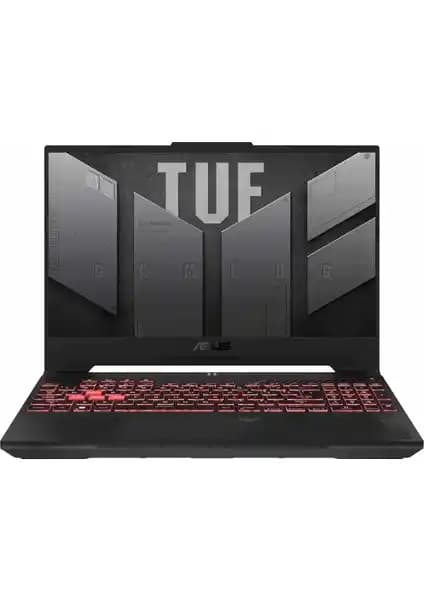

Asus TUF Gaming F15 FX507VV-LP139: Yüksek Performanslı ve Taşınabilir Oyun Bilgisayarı

Asus TUF Gaming F15 FX507VV-LP139, güçlü donanımı ve hafif tasarımıyla öne çıkıyor. 144 Hz ekran, RTX 4060 ve i7 işlemci ile yüksek performans sağlıyor.

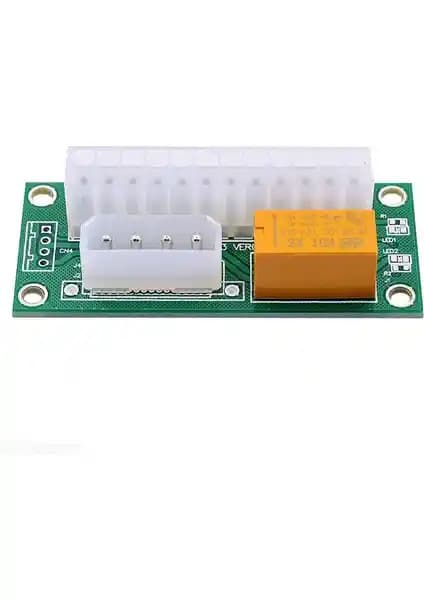

Yüksek Güç İhtiyacı Olan Sistemler İçin ATX 24PIN To 4PIN Çift PSU Çoklayıcı Adaptör

Bu adaptör, yüksek güç gerektiren bilgisayar sistemleri için iki güç kaynağını bir araya getirerek performansı ve stabiliteyi artırır, kurulum kolaylığı sağlar ve bütçe dostudur.

Projenin Temel Amacı ve Donanım Yapısı

Bahsi geçen proje, bir MDA/Hercules grafik kartının temel zamanlama jeneratörünü oluşturmayı hedeflemektedir. Bu amaçla, 16 MHz'lik bir osilatör temel saat sinyali olarak kullanılır. Bu osilatör, paralel-giriş, seri-çıkış (PISO) kaydırma registerına beslenerek video sinyalinin piksel verilerini üretir.

Yatay tarama için bir ikili sayaç, yatay piksel sayısını sayar ve maksimum değere ulaştığında NAND kapısı aracılığıyla kendini resetler. Bu reset darbesinin uzatılmış hali, 555 zamanlayıcı kullanılarak yatay senkronizasyon (Hsync) sinyaline dönüştürülür.

Dikey senkronizasyon (Vsync) sinyali ise, yatay senkronizasyon darbelerinin sayılmasıyla oluşturulur. Bu sayım tamamlandığında, yine 555 zamanlayıcı ile uzatılan bir reset darbesi üretilerek dikey senkronizasyon sağlanır.

Bu 10 alışverişi sosyal medyada paylaşmadan duramayacaksınız

devamını oku

555 Zamanlayıcıların Rolü ve Tasarım Detayları

Başlangıçta SR-latch kullanılarak set ve reset darbeleri kontrol edilmeye çalışılmış ancak set sırasında reset darbelerinin set durumunu geçersiz kılması nedeniyle sorunlar yaşanmıştır. Bu nedenle 555 zamanlayıcılar tercih edilmiştir. 555 zamanlayıcılar, sinyal sürelerini hassas ve kararlı bir şekilde uzatmak için kullanılır ve bu sayede senkronizasyon sinyallerinin kararlılığı artırılır.

Projede kullanılan 555 zamanlayıcılar, hem Hsync hem de Vsync sinyallerinin sürelerini ayarlamak için kritik öneme sahiptir. Bu tasarım, 555 zamanlayıcıların dijital senkronizasyon sinyallerinde kullanılabileceğini göstermektedir.

Yazılım ve Mikrodenetleyici Entegrasyonu

Piksel verileri 16 MHz hızında tek tek çıkarken, bu verilerin 8 bitlik bloklar halinde 2 MHz hızında SIPO (seri-giriş, paralel-çıkış) registerına yüklenmesi planlanmaktadır. Bu sayede modern mikrodenetleyicilerle uyumlu bir veri işleme ve video sinyali üretimi mümkün hale gelir.

CRT Monitörlerin Sinyal Toleransı ve Test Sonuçları

Projede kullanılan CRT monitör, sinyal zamanlamalarındaki küçük sapmalara karşı toleranslıdır. Bu sayede, tam olarak hassas olmayan direnç ve kondansatör değerleriyle bile görüntü alınabilmektedir. Ayrıca, gerçek bir Hercules kart klonu ve x286 PC ile yapılan testlerde, sinyallerin doğru şekilde görüntü oluşturduğu gözlemlenmiştir.

Tasarımın Zorlukları ve Gelecek Adımlar

• Sinyal Kararlılığı: 555 ve LS123 gibi zamanlayıcıların, özellikle 75 ns civarındaki piksel saatinde jitter yaratmadan çalışması sorgulanmaktadır.

• IC Bulunabilirliği: Orijinal IC'lerin günümüzde bulunması zor olduğundan, alternatif veya klon bileşenlerin temini gerekmektedir.

• Donanım ve Yazılım Entegrasyonu: Donanım sinyallerinin yazılım ile uyumlu hale getirilmesi, özellikle piksel verilerinin doğru zamanlamayla işlenmesi açısından önemlidir.

Sonuç

Bu çalışma, MDA/Hercules grafik kartlarının temel video sinyallerini üretmek için analog ve dijital bileşenlerin nasıl entegre edilebileceğini göstermektedir. 16 MHz osilatör, dijital sayaçlar ve 555 zamanlayıcıların kullanımıyla oluşturulan senkronizasyon sinyalleri, CRT monitörlerde başarılı görüntü alınmasını sağlamaktadır. Proje, modern mikrodenetleyicilerle uyumlu piksel veri işleme için sağlam bir temel sunmakta ve retro bilgisayar donanımı meraklıları için önemli bir referans teşkil etmektedir.

"Bu sinyallerle, eski bilgisayarların video standartlarını yeniden canlandırmak mümkün oluyor; hem donanım hem yazılım açısından önemli bir deneyim."
