Kelvin Kelepçeleri: Düşük Direnç Ölçümlerinde Doğruluk Sağlayan Araçlar

Elektronik ve elektrik ölçümlerinde, çok düşük dirençlerin doğru şekilde ölçülmesi kritik bir konudur. Bu amaçla kullanılan araçlardan biri de Kelvin kelepçeleridir. Bu kelepçeler, test kablolarının kendi dirençlerinden kaynaklanan ölçüm hatalarını ortadan kaldırmak için tasarlanmıştır.

Kelvin Kelepçelerinin Yapısı ve Kullanımı

Kelvin kelepçeleri, genellikle nikel kaplı 3x10 mm bakır malzemeden üretilir. Bu malzeme seçimi, hem iletkenliği yüksek tutmak hem de dayanıklılığı sağlamak içindir. Kelepçeler, ölçüm yapılan devre elemanına sıkıca tutunarak, paralel çeneler arasında 1 ila 5 mm arasında değişen kalınlıklardaki telleri kavrayabilir. Aynı zamanda ince, emaye kaplı telleri de tutabilecek hassasiyettedir.

Kelepçelerin bağlantısı için genellikle muz tipi konnektörler veya vidalı terminaller kullanılır. Bu bağlantı elemanları, hem sağlam tutuş sağlar hem de ölçüm sırasında temas direncini minimize eder.

Ayrıca Bakınız

Kelvin Kelepçeleri ve Dört Tellilik Ölçüm Yöntemi ile Düşük Direnç Ölçümünde Doğruluk

Kelvin kelepçeleri, düşük direnç ölçümlerinde test kablosu hatalarını ortadan kaldıran dört tellilik ölçüm yöntemiyle yüksek doğruluk sağlar. Malzeme seçimi ve bağlantı teknikleri ölçüm kalitesini etkiler.

Hoechstmass 1.5 Metre Dayanıklı Alman Malı Mezura İnşaat ve Dekorasyon İçin

Hoechstmass 1.5 metre mezura, yüksek kalite ve dayanıklılığıyla inşaat ve dekorasyon projelerinde pratik kullanım sağlar, çift taraflı ölçüm özelliğiyle zaman kazandırır.

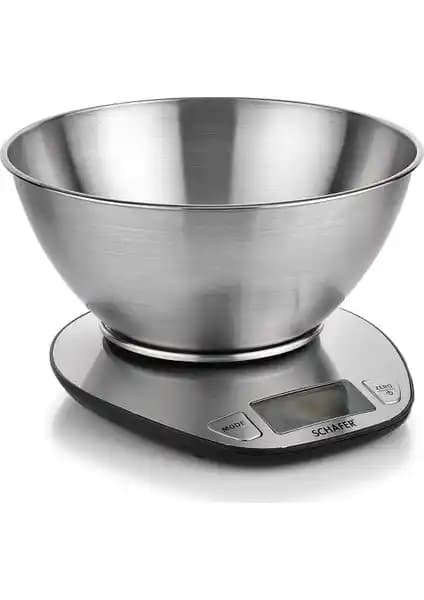

Schafer Emma Mutfak Baskülü: Estetik ve Fonksiyonellik Sunan Modern Ölçüm Cihazı
