Seri ve Paralel Bağlantı: Elektronik Devrelerde Temel Kavramlar ve Uygulamalar

Elektronik devrelerin temel yapı taşlarından biri olan seri ve paralel bağlantılar devre tasarımı ve bileşenlerin kullanımında kritik öneme sahiptir. Bu iki bağlantı şekli, devrenin performansını, güvenilirliğini ve enerji verimliliğini doğrudan etkiler. Bu nedenle, bu kavramların detaylarını anlamak, hem teorik hem de pratik açıdan büyük fayda sağlar.

Seri ve Paralel Bağlantı Nedir?

İlk olarak, seri bağlantı devre elemanlarının uç uca bağlandığı düzeni ifade eder. Bu bağlantıda, tüm bileşenler tek bir akım yolu üzerinde sıralanır. Yani, devredeki her bir elemanın çıkış noktası, bir sonraki elemanın girişine bağlanır. Bu yapıdaki devrelerde akım tüm elemanlar boyunca aynıdır, ancak her elemanın üzerinde düşen gerilim farklılık gösterebilir.

Öte yandan, paralel bağlantı ise, devre elemanlarının giriş ve çıkışlarının ortak olduğu, yani aynı noktaya bağlandığı düzeni temsil eder. Bu durumda, tüm elemanların uçları birbirine bağlanır ve gerilim tüm bileşenlerde aynıdır, fakat akım her bir elemandan farklı oranlarda geçebilir. Bu bağlantı türü, özellikle gerilimin sabit tutulması gereken uygulamalarda tercih edilir.

Ayrıca Bakınız

Samsung Galaxy S23 ve Alternatifleri: Özellikler ve Karşılaştırmalar

Samsung Galaxy S23 ve alternatif modelleri hakkında detaylı bilgiler, özellikler ve karşılaştırmalar ile doğru akıllı telefon seçimi yapmanıza yardımcı oluyoruz.

Elektronik ve Dil Bağlamında 'Se 3' Teriminin Anlamı ve Kullanım Alanları

Elektronik ve dil alanında 'Se 3' ifadesi, ürün sürümü, güvenlik ve seri numarası gibi çeşitli anlamlar taşır. Bu makale, terimin kullanımı ve dilsel özelliklerini detaylandırır.

Digitus USB Tip C Seri (RS232) Çevirici ile Eski ve Yeni Cihazlar Arasında Güçlü Bağlantı Çözümü

Digitus USB Tip C - Seri (RS232) çevirici, yüksek performanslı ve uyumlu yapısıyla veri iletiminde güven sağlar, endüstriyel ve profesyonel kullanımda kolay kurulum sunar.

Yazıcı Kablosu Seçimi ve Kullanımında Bilmeniz Gerekenler

Yazıcı kablosu seçimi, bağlantı tipi, uzunluk ve kalite gibi faktörleri içerir. Doğru kabloyla cihazlarınızın performansını artırabilir, uzun ömürlü ve stabil bağlantılar sağlayabilirsiniz.

Canon Dijital Fotoğraf Makineleri: Seçim Kriterleri ve En Güncel Modeller Hakkında Kapsamlı Bilgi

Canon'un güncel dijital fotoğraf makineleri ve seçim kriterleri hakkında detaylı bilgiler, modeller ve kullanım ipuçlarıyla fotoğrafçılığa yeni başlayanlar ve profesyoneller için rehber.

Elektronik Devrelerde Seri ve Paralel Bağlantıların Temel Kavramları ve Uygulamaları

Seri ve paralel bağlantılar, elektronik devrelerin temel yapı taşlarıdır. Bu bağlantıların özellikleri ve uygulamaları, devre tasarımında enerji verimliliği ve güvenilirliği sağlar.

HC06 Bluetooth Modülü: Seri Bağlantı ve Kablosuz İletişim Çözümünde Gelişmiş Teknoloji

HC06 Bluetooth modülü, seri iletişimi kablosuz hale getirerek projelerinizi kolayca entegre etmenizi sağlar. Arduino ve breadboard uyumlu, yüksek performanslı bu ürün, bağlantı ihtiyaçlarınızı karşılar.

Seri ve Paralel Bağlantıların Temel Özellikleri

Kimsenin duymadığı 10 gizli hazine bu sitede sizi bekliyor

devamını oku

Seri Bağlantının Özellikleri:

• Aynı akım tüm elemanlar boyunca akar.

• Her eleman üzerindeki gerilim, toplam gerilimden paylaştırılır.

• Bir elemanın kopması veya arızalanması, devredeki tüm akımın durmasına neden olur.

• Daha az bileşen kullanılarak basit devreler oluşturulabilir.

• Örnek: Pil bağlantılarında voltajı artırmak için seri bağlama yaygın olarak kullanılır.

Paralel Bağlantının Özellikleri:

• Tüm bileşenler aynı gerilime maruz kalır.

• Akım, bağlı bileşenlere göre değişir ve toplam akım, her bir bileşenin akımlarının toplamıdır.

• Bir bileşen arızalanırsa, diğerleri çalışmaya devam eder, bu da güvenilirliği artırır.

• Gerilim stabil tutulması gereken devrelerde tercih edilir.

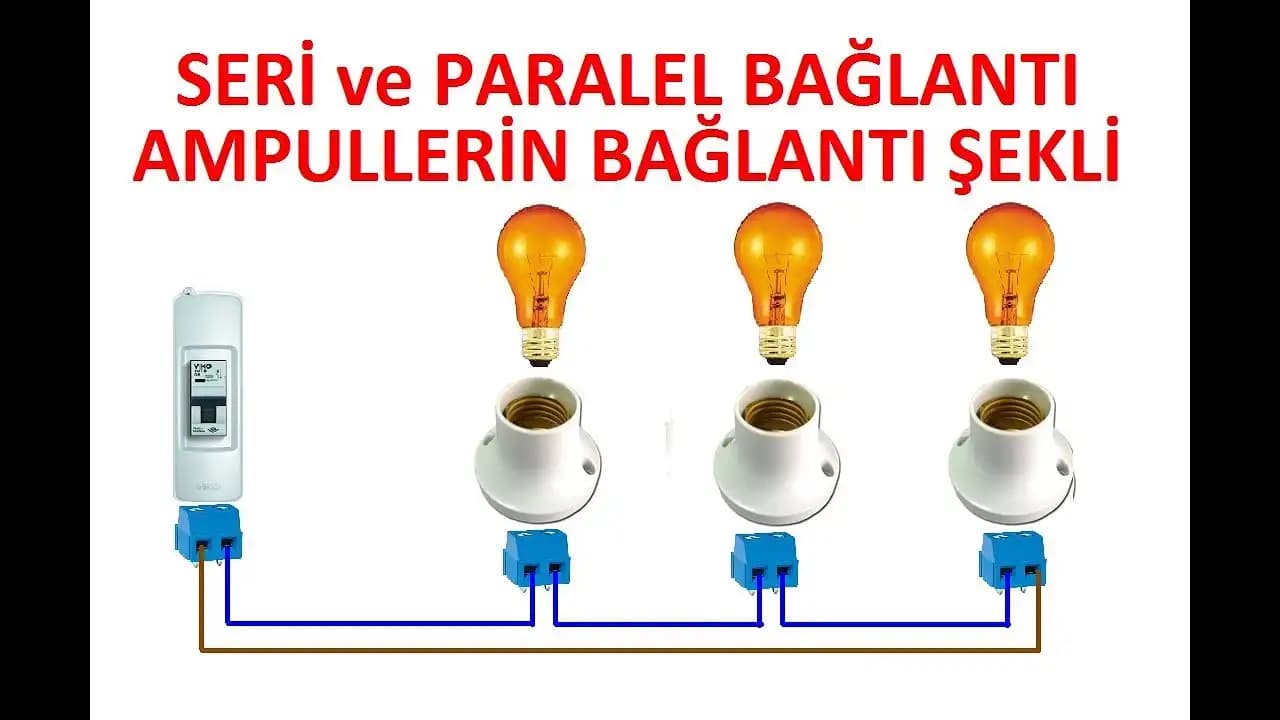

• Örnek: Ev aydınlatmasında, lambaların paralel bağlanması, her lambanın bağımsız çalışmasını sağlar.

Elektronik Uygulamalarda Seri ve Paralel Bağlantıların Kullanımı

Akü ve Pil Bağlantıları

Aküler veya pillerde seri ve paralel bağlantılar, enerji ihtiyacına göre farklı sonuçlar doğurur:

• Seri bağlantı: Voltajı artırır, toplam voltaj bileşenlerin voltajlarının toplamına eşit olur. Örneğin, iki 12V'luk pili seri bağladığınızda toplam voltaj 24V olur.

• Paralel bağlantı: Kapasiteyi ve akım kapasitesini artırır, toplam akü kapasitesi, her bir akünün kapasitesinin toplamına ulaşır. Bu durumda, gerilim değişmez, ancak kullanım süresi uzar.

Devre Tasarımı ve Elektronik Bileşenler

• Dirençler, kondansatörler ve diyotlar gibi bileşenlerin bağlanmasında, seri ve paralel bağlantı farklı sonuçlar sağlar.

• Seri dirençler, toplam direnç değerini artırırken, paralel dirençler toplam direnci azaltabilir.

• Bu farklılıklar, devrenin toplam direnç, güç tüketimi ve çalışma özelliklerini belirler.

Neden Seri ve Paralel Bağlantıları Anlamalıyız?

Elektronik devrelerde doğru bağlantı türünü seçmek, sistem güvenliği, enerji verimliliği ve performans açısından kritik öneme sahiptir. Örneğin:

• Bir enerji sisteminde voltaj artırmak gerekiyorsa, pilleri seri bağlamak en iyi seçenektir.

• Güvenilirliği ön planda tutan ve arızalanan bileşenin devreyi etkilemesini istemeyen uygulamalarda paralel bağlantı tercih edilir.

Ayrıca, devrelerdeki arızaların etkilerini anlamak ve bakım süreçlerini kolaylaştırmak için seri ve paralel bağlantıların temel prensiplerini bilmek şarttır.

Sonuç

Elektronik devrelerde seri ve paralel bağlantılar, devre tasarımının temel taşlarını oluşturur. Hangi bağlantı türünün kullanılacağı, uygulamanın ihtiyacına ve devrenin fonksiyonuna göre belirlenir. Seri bağlantılar, voltajı artırmak ve devreyi basit tutmak için ideal iken; paralel bağlantılar, güvenilirliği artırmak ve gerilimi sabit tutmak için uygundur. Her iki bağlantı türünün avantajlarını ve dezavantajlarını iyi anlamak, daha etkili ve güvenilir elektronik sistemler tasarlamak için şarttır.

Elektronik alanında uzmanlaşmak veya hobilerinizde daha başarılı olmak istiyorsanız, seri ve paralel bağlantıların temel prensiplerini öğrenmek, devre tasarımında size büyük avantaj sağlayacaktır. Bu bilgileri kullanarak, hem güvenli hem de verimli devreler oluşturabilir, elektronik projelerinizi daha bilinçli bir şekilde geliştirebilirsiniz.
