4 Bit Tam Toplayıcı (Full Adder) Tasarımı ve Uygulamaları
Platformumuzdaki en çok okunan ve popüler makaleleri görmek için Trendler bölümüne geçebilirsiniz.
4 bit tam toplayıcı, dijital elektronik alanında iki 4 bitlik sayının toplanması işlemini gerçekleştiren temel bir devredir. Bu devre, her bir bit için tam toplayıcı (full adder) bloklarının seri bağlanmasıyla oluşturulur. Her tam toplayıcı, iki bit ve bir elde bitini toplayarak sonuç ve elde bitini üretir. Bu yapı, ikili sayıların toplanması için temel bir yöntemdir.
Tam Toplayıcı Nedir?
Tam toplayıcı, üç girişe sahiptir: iki toplanacak bit ve önceki basamaktan gelen elde biti. Çıkış olarak ise bir toplam biti ve bir sonraki basamağa aktarılacak elde biti verir. Bu yapı, ikili toplama işleminin temelini oluşturur ve aşağıdaki lojik kapılar kullanılarak gerçekleştirilir:
XOR kapıları: Toplam bitini hesaplamak için kullanılır.
AND kapıları: Elde bitinin ara hesaplamalarında kullanılır.
OR kapıları: Elde bitinin nihai çıkışını belirler.
Ayrıca Bakınız
4 Bit Tam Toplayıcı Tasarımı
4 bit tam toplayıcı, dört adet tam toplayıcının seri bağlanmasıyla oluşturulur. İlk tam toplayıcı, en düşük anlamlı bitleri toplar ve elde bitini bir sonraki tam toplayıcıya iletir. Bu süreç, en yüksek anlamlı bite kadar devam eder. Sonuç olarak, dört bitlik toplam ve son elde biti elde edilir.

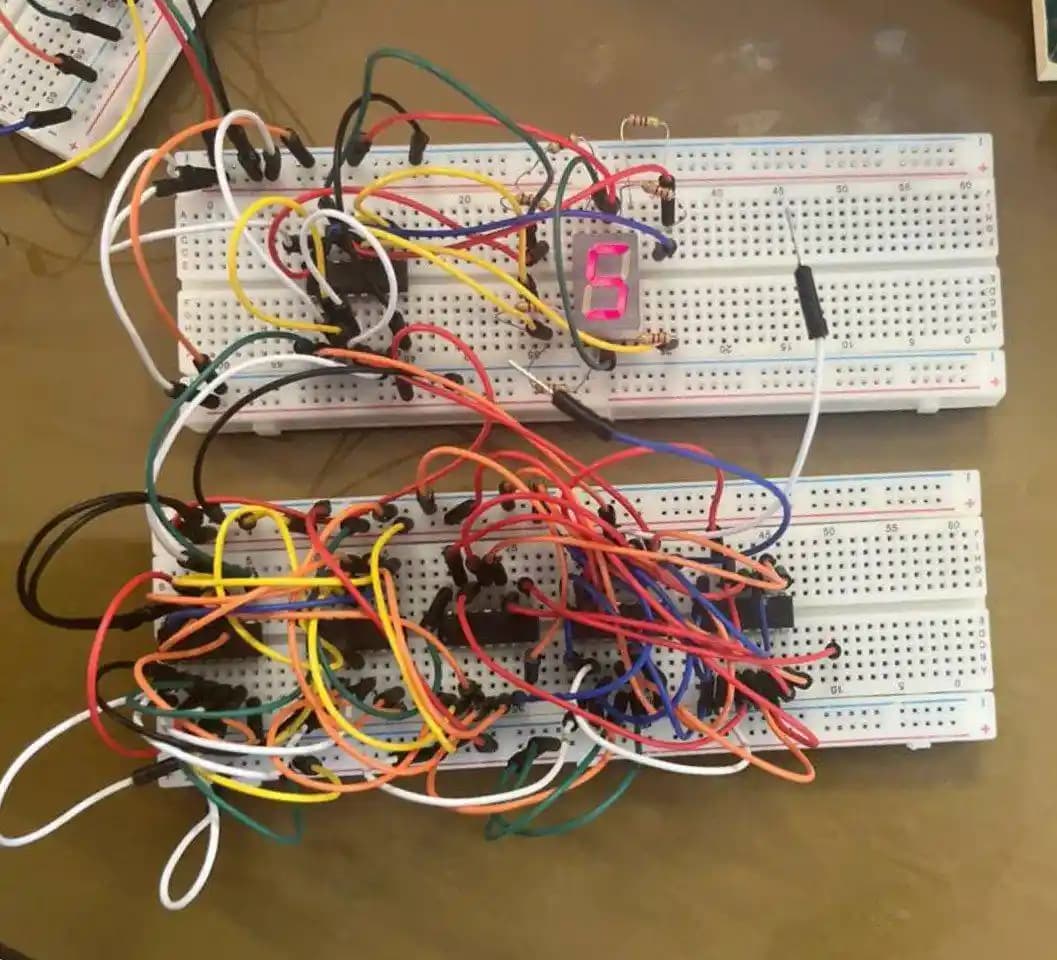

Bu tasarımda kullanılan lojik entegre devreler (IC'ler), temel kapı fonksiyonlarını sağlar. Proje kapsamında sadece lojik kapılar kullanılarak fiziksel bir devre kurulmuştur. Bu yöntem, temel dijital elektronik prensiplerinin öğrenilmesi ve uygulanması açısından önemlidir.
İkili Sayı Temsili ve İşaretli Sayılar
Toplama işlemi genellikle işaretsiz sayılar için yapılabilir. Ancak, işaretli sayılar için 2'nin tümleyeni (two's complement) yöntemi kullanılır. 2'nin tümleyeni, negatif sayıları ikili sistemde temsil etmek için yaygın bir yöntemdir. Eğer 4 bit tam toplayıcı 2'nin tümleyeni kullanılarak tasarlanacaksa, çıkarma işlemi de toplama işlemiyle gerçekleştirilebilir. Bu durumda, ek XOR kapıları ile çıkarma fonksiyonu eklenebilir.
Devre Düzeni ve Uygulama İpuçları
Fiziksel devre kurulumunda kablo düzeni ve bağlantılar önemlidir. Kabloların uygun uzunlukta kesilmesi ve 90 derece bükülerek düzenlenmesi, devrenin okunabilirliğini ve bakımını kolaylaştırır. Ayrıca, jumper kablolar yerine Arduino gibi mikrodenetleyicilerle entegrasyon, prototip geliştirmeyi hızlandırabilir.
Eğitimde ve Endüstride Kullanımı
4 bit tam toplayıcı tasarımı, dijital elektronik laboratuvarlarında temel bir ödev veya proje olarak verilir. Bu tür projeler, öğrencilere sayısal devrelerin çalışma prensiplerini kavratmak için kullanılır. Günümüzde ise FPGA ve gömülü sistemlerde daha karmaşık ve optimize edilmiş toplama devreleri tercih edilmektedir. Ancak temel lojik kapılarla yapılan bu tür çalışmalar, elektronik mühendisliği eğitiminin önemli bir parçasıdır.
Kaynak ve İleri Okuma
Ben Eater'ın breadboard üzerinde lojik devre yapımı videoları, temel elektronik öğrenimi için faydalı kaynaklardır.
Dijital elektronik kitapları ve FPGA programlama dokümanları, ileri seviye toplama ve aritmetik işlemler için detaylı bilgi sağlar.
4 bit tam toplayıcı, dijital elektronik ve sayısal devre tasarımının temel taşlarından biridir. Bu basit ama etkili devre, modern elektronik sistemlerin karmaşık aritmetik işlemlerinin temelini oluşturur.
