Elektronik Cihazların Güzelliği ve Karmaşıklığı: X-Ray Jeneratörleri ve Eski Askeri Ekipmanlar

Elektronik cihazların iç yapısı, özellikle eski tıbbi ve askeri ekipmanlarda, mühendislik açısından büyük bir hayranlık uyandırmaktadır. Bu cihazlar, sadece işlevsellikleriyle değil, aynı zamanda tasarım detayları, kullanılan malzemeler ve montaj teknikleriyle de dikkat çekmektedir. Özellikle 150kV x-ray jeneratörleri gibi yüksek voltajlı tıbbi cihazlar, karmaşık yapıları ve yüksek güvenlik önlemleriyle öne çıkar.

X-Ray Jeneratörlerinin İç Yapısı ve Güvenlik Önlemleri

X-ray jeneratörleri, yüksek voltaj kapasitörleri ve özel dirençler kullanılarak tasarlanmıştır. Bu kapasitörler genellikle yaklaşık 400V'a kadar şarj olur ve ardından yüksek frekanslı transformatörler ile +/-75kV gibi yüksek voltajlar üretilir. Bu yüksek voltaj, cihazın işlevi için gereklidir ancak aynı zamanda ciddi elektriksel tehlikeler barındırır. Bu nedenle, jeneratörlerde kapasitörlerin deşarj edilmesini sağlayan "bleeder resistor" (deşarj direnci) gibi güvenlik bileşenleri bulunur. Bu dirençler genellikle 1 Megaohm civarındadır ve kapasitörlerin enerjisini güvenli bir şekilde boşaltır.

Ancak, uzun süre kullanılmadan beklemiş cihazlarda bu dirençlerin arızalanmış olma ihtimali vardır. Bu yüzden, cihazların sökülmesi veya tamiri sırasında kapasitörlerin hala yüksek voltaj taşıyabileceği varsayılmalı ve uygun güvenlik önlemleri alınmalıdır. Örneğin, kapasitörlerin uçlarını kısa devre yaparak deşarj etmek yaygın bir uygulamadır.

Yüksek voltaj kapasitörleri kalp ritmini durdurabilecek kadar tehlikelidir. 100 mA civarında bir akım, kalpte ventriküler fibrilasyona neden olabilir.

Ayrıca Bakınız

Reflow Lehimleme Yöntemi: Avantajları, Uygulama İpuçları ve Dikkat Edilmesi Gerekenler

Reflow lehimleme, elektronik kartlarda hassas bileşenlerin hızlı ve kontrollü şekilde lehimlenmesini sağlar. Lehim pastası, flux kullanımı ve ısıtma teknikleri lehim kalitesini doğrudan etkiler.

MicroPython ile Futaba NAGP1250 Grafiksel VFD Ekran Sürücüsünün Geliştirilmesi ve Kullanımı

Futaba NAGP1250 grafiksel VFD ekran için MicroPython sürücüsü, düşük ışıkta karakteristik yeşil parlaklık sunar. 5V lojik gereksinimi ve detaylı dokümantasyonla elektronik projelerde kullanım kolaylığı sağlar.

1980-1990 Dönemi Analitik Terazilerde Kuvvet Geri Kazanım Sensörleri ve Mekanik Tasarım

1980-1990'larda geliştirilen analitik teraziler, kuvvet geri kazanım sensörleri ve piezoelektrik gerinim ölçerlerle yüksek hassasiyetli tartım sunar. Mekanik ve elektronik bileşenlerin uyumu uzun ömürlü ve güvenilir ölçümler sağlar.

Logitech G25 Direksiyon PCB Onarımı: MOSFET Değişimi ve Koruyucu Diyot Kontrolü

Logitech G25 direksiyonun PCB onarımında MOSFET değişimi, koruyucu diyot kontrolü ve mekanik parça incelemesi kritik öneme sahiptir. Yüksek akım taşıma kapasitesine sahip alternatif bileşenler kullanılarak performans artırılır.

Hobi Elektroniğinde Lehimleme Teknikleri: Malzeme, Ekipman ve Uygulama İpuçları

Hobi elektroniğinde lehimleme, doğru malzeme ve tekniklerle kaliteli bağlantılar sağlar. Eutektik lehim ve reçine bazlı flux kullanımı, uygun sıcaklık ayarı ve düzenli pratikle lehim kalitesi artar.

DigiKey ve ABD Gümrük Tarifelerinin Elektronik Parça Piyasasına Etkileri ve Sonuçları

ABD'nin uyguladığı gümrük tarifeleri, DigiKey gibi distribütörlerin stok fiyatlarını yükseltiyor. Çin menşeli ürünlerde %10-%20 arası tarifeler, tüketici ve işletmelerin maliyetlerini artırıyor.

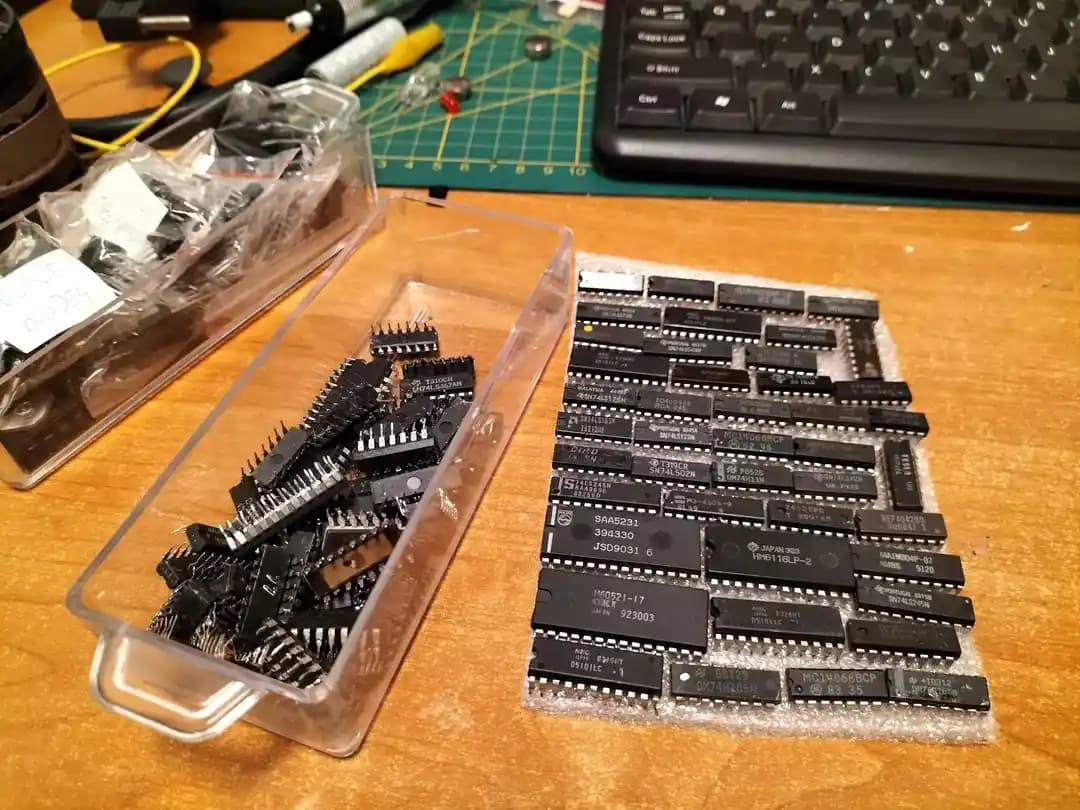

Entegre Devrelerin Güvenli Saklanması İçin Antistatik Köpük ve ESD Koruma Yöntemleri

Entegre devrelerin statik elektrikten korunarak güvenli saklanması için antistatik köpük kullanımı ve ESD koruma yöntemleri detaylıca ele alınmaktadır. Doğru malzeme seçimi arızaları önler.

MOSFET İnteraktif Simülasyonu ile Elektronik Devrelerin Dinamik Analizi ve Eğitim

Bu interaktif MOSFET simülasyonu, Maxwell denklemleri ve yük taşıyıcı dinamiklerini kullanarak elektronik devrelerin temel çalışma prensiplerini gerçek zamanlı ve görsel olarak sunar.

Eski Askeri ve Tıbbi Ekipmanların Tasarım Özellikleri

Eski askeri osiloskoplar ve radar ekipmanları, günümüz cihazlarından farklı olarak tamamen el ile lehimlenmiş bağlantılar ve altın kaplama bileşenler içerir. Bu cihazlarda lehim tellerinin uzunlukları mükemmel şekilde ayarlanmış, devre kartları sağlam şekilde sabitlenmiş ve kablo demetleri elle bağlanmıştır. Bu detaylar, cihazların uzun ömürlü ve güvenilir olmasını sağlar.

Modüler tasarım, bu tür ekipmanlarda sıkça görülür. Örneğin, birden fazla katmanlı devre kartı, vida çıkarıldığında kitap sayfaları gibi açılarak tamir ve bakım kolaylığı sağlar. Bu tasarım yaklaşımı, hem işlevselliği artırır hem de tamir edilebilirliği mümkün kılar.

Nasıl çalıştığı hala bir sır olan 10 ilginç ürün

devamını oku

Parça Toplama ve Değerlendirme

Eski elektronik cihazların sökülmesi ve parçalarının toplanması, hem teknik hem de tarihi açıdan değerlidir. Bu parçalar, günümüzde bulunması zor olan bileşenleri içerebilir ve tamir veya yeniden kullanım için önemli kaynaklar oluşturur. Ancak, yüksek voltajlı bileşenlerin tehlikeleri nedeniyle söküm işlemleri dikkatle yapılmalıdır.

Özellikle tıbbi cihazlarda kullanılan parçalar, yüksek maliyetli ve hassas olabilir. Örneğin, bir $5000 değerinde bir devre kartından güç transistörlerini sökmek yaygın bir uygulamadır. Ancak, bu işlem sırasında bileşenlerin zarar görmemesi için uzmanlık gereklidir.

Sonuç

Elektronik cihazların iç yapısı, mühendislik ve tasarım açısından incelendiğinde büyük bir karmaşıklık ve estetik ortaya çıkar. X-ray jeneratörleri gibi yüksek voltajlı tıbbi cihazlar, güvenlik önlemleri ve modüler tasarımlarıyla dikkat çekerken, eski askeri ekipmanlar dayanıklılık ve kalite açısından örnek teşkil eder. Bu cihazların sökülmesi ve parçalarının değerlendirilmesi, hem teknik bilgi hem de dikkat gerektiren bir süreçtir.
